Rabu, 27 Januari 2021

Membuat Rangkaian Tes Kapasitas Baterai Li-Ion 18650 atau Lithium Ion Battery Capacity Tester

Membuat Rangkaian Tes Kapasitas Baterai Li-Ion 18650 atau Lithium Ion Battery Capacity Tester - Jaman sekarang sudah semakin populer penggunaan baterai lithium ion 18650, saking populer nya sudah sangat banyak rangkaian elektronika yang menggunakan baterai lithium ion 18650 ini, diantaranya terdapat pada baterai laptop, baterai power bank, baterai vape dan masih banyak lagi barang elektronik yang memakai baterai lithium ion 18650 ini.


Lithium Ion Battery Capacity Tester
Lithium Ion Battery Capacity Tester

Sekarang sangat mudah mencari baterai lithium ion 18650 ini karena sudah banyak tersedia ditoko online yang menjualnya dengan berbagi merek, kapasitas dan harga yang bervariasi, umumnya baterai lithium ion 18650 memiliki kapasitas mulai dari 1500mAH hingga 3000mAh. Namun saat ini beredar nilai kapasitas baterai lithium ion 18650 yang tulisan kapasitas nya seakan tidak masuk akal, misalnya sampai ditulis 99000mAH.


Lithium Ion ultrafire 99000
Baterai dengan tulisan kapasitas 99000mAH

Baca juga : Membuat Battery Ballance Charger 3S


Untuk itu perlu adanya sebuah alat yang dapat menghitung kapasitas asli dari baterai lithium ion 18650 ini dan memang ada sebuah alat untuk mengecek kapasitas baterai lithium ion 18650 ini seperti littokala namun harganya cukup lumayan menguras isi dompet, maka dari itu saya ingin membuat sebuah alat yang fungsinya dapat mengetahui kapasitas dari baterai lithium ion 18650 ini.


liitokala lii600
liitokala lii600

Setelah mencari info diberbagai forum, saya mendapatkan sebuah referensi yang fungsinya sesuai yang saya butuhkan tadi, sumber referensi asli berasal dari blog PCBWay karya Hesam Moshiri yang artikelnya bisa dilihat di share project PCBWay, kemudian dimodifikasi oleh Open Green Energy sehingga dapat ditampilkan pada display OLED dan kemudian saya sempurnakan kode program nya agar perhitungan waktunya lebih akurat dengan menghilangkan fungsi delay yang kemudian diganti dengan millis.

Kode program Arduino bisa didownload disini


Baca juga : Membuat Charger Baterai Lithium ion 3.7V Sistem Crowbar


Disamping penyempurnaan program, saya juga membuat layout sendiri agar rangkaiannya lebih ringkas, buzzer digantikan LED sehingga tampilan lebih atraktif ketika rangkaian berjalan. Setelah layout selesai dan dirasa cukup oke kemudian layout saya ekspor ke berkas gerber agar bisa difabrikasi ke pabrik pembuatan pcb profesional seperti PCBWay.


Layout Lithium Ion Battery Capacity Tester
Layout Lithium Ion Battery Capacity Tester.

PCB Lithium Ion Battery Capacity Tester Cetakan PCBWay
PCB Lithium Ion Battery Capacity Tester Cetakan PCBWay.

PCB Lithium Ion Battery Capacity Tester Cetakan PCBWay
PCB Lithium Ion Battery Capacity Tester Cetakan PCBWay.

Pesan langsung PCB Lithium Ion Battery Capacity Tester di PCBWay pada link ini

Saya rekomendasikan PCBWay karena hanya dengan $5 saja kamu bisa dapat mencetak 10 keping PCB prototipe kualitas terbaik ukuran maksimal 10x10 cm dengan kualitas layanan terbaik. Tidak hanya itu, jika kamu mendaftar akun PCBWay untuk pertama kalinya atau member baru PCBWay maka kamu akan mendapatkan orderan gratis pertamamu dengan diberikannya berupa kupon bonus senilai $5. Menarik bukan? Jadi tunggu apa lagi segera order PCB berkualitas sekarang juga.


Join PCBWay
Klik Join untuk daftar.

Join PCBWay
Tempat untuk join akun PCBWay.

Dibawah ini saya tampilkan video lengkapnya mulai dari perakitan hingga tes rangkaian pengecek kapasitas baterai lithium ion 18650 ini.



Minggu, 10 Januari 2021

Membuat Transistor Tester atau Smart Tester yang Dilengkapi dengan Pin Protektor

Membuat Transistor Tester atau Smart Tester yang Dilengkapi dengan Pin Protektor - Dari sejak pertama diposting pada tanggal 21 Desember 2017 antusias para perakit rangkaian ini cukup tinggi terbukti banyak rekan - rekan elektronika yang menjadikan layout transistortester versi Fareed Read sebagai rujukan dalam pembuatannya, saya sendiri sering menerima testimoni baik secara langsung melalui pesan WhatsApp, inbox Facebook, wall Facebook maupun di grup Facebook. Rata-rata mereka merasa senang atas keberhasilan merakit alat yang satu ini meskipun ada juga yang mengalami kendala saat perakitannya.


Transistortester atau Smart Tester by Fareed Read
Transistortester atau Smart Tester by Fareed Read.

Sebenarnya dulu saya membuat layout transistortester ini karena penasaran dan tertantang, dalam hati ada rasa "kok kayaknya keren ya alat yang satu ini, dapat otomatis mengenal komponen yang dites beserta nilainya" disamping itu banyak rekan - rekan yang sudah dulu membuatnya dengan layout versi masing-masing, bahkan ada yang sudah menerapkan relay proteksi untuk menghindari kerusakan transistortester saat digunakan untuk mengetes elko saat masih menyimpan tegangan.


Baca juga : Membuat Sendiri Smart Tester/Transistor Tester


Layout transistortester yang saya desain sebenarnya terlalu banyak jumper namun karena saya lebih berusaha menempatkan komponen biasa (DIP / through hole) kedalam desain yang sangat ringkas dan kompak maka hasilnya cukup membuat saya senang, oleh karena itu saya publikasikan kedalam blog ini. Diluar dugaan seperti yang saya singgung diatas banyak rekan teknisi tertarik mencoba layout yang saya desain, alhasil trafik untuk artikel tentang transistor tersebut lumayan tinggi diantara artikel lainnya dalam blog ini.


Seiring berjalan waktu banyak komentar sebagai masukan dan juga memang terbesit keinginan saya untuk menambahkan tambahan rangkaian proteksi untuk jalur probe nya, dimanual book nya ada beberapa cara untuk menerapkan proteksi untuk melindungi probe nya salah satunya adalah dengan menggunakan relay DPDT tentunya juga dengan tambahan transistor sebagai drivernya, resistor sebagai pembatas arus basis menuju transistor dan dioda sebagai peredam spike yang ditimbulkan oleh koil relay yang bisa aja merusak mikrokontrollernya.


Pilihan proteksi
Beberapa pilihan proteksi dan saya memilih gambar pertama.

Relay proteksi
Proteksi Pin dengan Relay disertai resistor.


Saya lihat layout sebelumnya yang akan ditambahkan ke empat komponen tambahan yang disebutkan tadi sepertinya mustahil diwujudkan mengingat selain sudah banyak jumper juga hanya sedikit area yang dapat menampung keempat komponen tersebut.


Baca juga : Cara Menghidupkan Kembali Atmega yang Mati Suri atau Tidak Respon


Nah saat ini saya mempunyai pilihan untuk mewujudkan keinginan tadi yaitu membuat layout dalam dual layer sehingga keempat komponen tambahan tadi dapat muat dalam dimensi ukuran yang tetap seperti layout sebelumnya, kenapa saya berani membuat layout dalam dual layer? karena saya diberi kesempatan untuk mencetaknya di pabrik pembuatan PCB terkemuka yaitu PCBWay. Kenapa PCBWay? Karena PCBWay hanya dengan modal $5 saja, kamu sudah bisa mencetak 10 keping pcb prototipe dengan ukuran maksimal 10x10 cm serta banyak pilihan warna pcb yang menarik, sehingga pcb yang kamu dapatkan mempunyai kualitas pcb terbaik, berkelas, profesional. Disamping itu proses pengerjaannya sangat cepat sekitar 24 jam dan layanan yang sangat tanggap.


Eh iya satu lagi, jika kamu mendaftar akun PCBWay untuk yang pertama kali maka kamu akan diberikan kupon orderan senilai $5, jadi kamu bisa mencoba mencetak pcb secara GRATIS di PCBWay ketika kamu selesai mendaftar akun PCBWay, untuk mendaftar akun PCBWay silakan kunjungi link ini.


https://www.pcbway.com/setinvite.aspx?inviteid=379501
Klik Join.

https://www.pcbway.com/setinvite.aspx?inviteid=379501
Tempat daftar akun PCBWay disini.

Jika kamu ingin membuat rangkaian ini maka saya akan bagikan file gerber siap download yang tentunya dapat kapan saja dicetak di PCBWay ataupun ke percetakan pcb lokal. Jika kamu ingin membuat sendiri saya akan tampilkan dibawah ini mulai dari skema hingga layoutnya, saya juga akan tampilkan penampakan pcb transistortester yang telah saya terima dari PCBWay, biar kamu tambah semangat melihat begitu bagusnya pcb hasil cetakan dari PCBWay.



Skema Transistortester dengan Rotary Encoder
Skema Transistortester tanpa Relay Protect.


Layout Transistortester tanpa Relay Protect
Layout Transistortester tanpa Relay Protect.

Rangkaian Transistortester atau Smart Tester tanpa Relay protect.
Rangkaian Transistortester atau Smart Tester tanpa Relay protect.

Untuk lebih lengkapnya silakan kunjungi artikel Membuat Sendiri Smart Tester/Transistor Tester

Inilah skema Transistortester atau Smart Tester dengan Relay protect.


Skema Transistortester dengan Relay protect
Skema Transistortester atau Smart Tester dengan Relay protect.

Layout Transistortester atau Smart Tester dengan Relay protect
Layout Transistortester atau Smart Tester dengan Relay protect.

PCB Transistortester atau Smart Tester dari PCBWay
PCB Transistortester atau Smart Tester dari PCBWay.

Transistortester atau Smart Tester dengan Relay protect.
Transistortester atau Smart Tester dengan Relay protect.

Untuk tutorial cara mengganti bahasa atau mengedit tampilannya serta cara mengompile nya bisa dilihat pada tautan berikut ini :

Penasaran ingin melihat hasilnya, saya akan tampilan dalam video dibawah ini mulai dari perakitan, tempat dimana firmware dapat didownload, kalibrasi rangkaian agar lebih akurat hingga percobaan beberapa menu yang sekaligus mengetes berbagai komponen dan ukurannya, simak videonya dibawah ini.



Catatan penting dalam pembuatan transistortester ini adalah ketika Upload firmware dengan ekstensi *hex maka harus sekalian dengan file eeprom nya yang berekstensi *eep. Jika hanya firmware yang diupload ke mikrokontroller maka lcd hanya akan menampilkan kotak kotak saja. Pilih firmware yang cocok dengan hardware yang digunakan, misalnya untuk rangkaian yang saya buat ini saya memakai firmware mega328_2X16_menu yang artinya menggunakan mikrokontroller atmega328 dengan tampilan lcd 2x16 dan dapat menampilkan pilihan menu.


Untuk sumber clock atau pengaturan fusebit nya bisa menggunakan clock internal 8MHz ataupun menggunakan clock external dengan tambahan hardware crystal 8MHz, penggunaan crystal 8MHz diyakini lebih stabil dibanding dengan menggunakan clock internal 8MHz, dibawah ini saya tampilkan pengaturan fusebit untuk berbagai mikrokontroller Atmega, baik atmega8, atmega168 maupun atmega328.


Setting FuseBit :


ATmega328
Internal RC OSC 8MHz - LFuse : 0xE2, HFuse : 0xD9, EFuse : 0xFC
Eksternal Kristal 8MHz - LFuse : 0xFF, HFuse : 0xD9, EFuse : 0xFC


ATmega168:Internal RC OSC 8MHz - LFuse: 0xE2, HFuse: 0xDC, EFuse: 0xF9
Eksternal Kristal 8MHz - LFuse: 0xFF, HFuse: 0xDC, EFuse: 0xF9


ATmega8:internal RC OSC 8MHz - LFuse: 0xC1, HFuse: 0xD9
Eksternal Kristal 8MHz - LFuse: 0x3F, HFuse: 0xD9


Perlu diperhatikan agar lebih berhati hati dalam mengubah pengaturan fusebit karena jikalau ada kesalahan, Atmega akan mati suri atau tidak bisa digunakan karena tidak akan merespon dengan perintah apapun kecuali direset dengan fusebit doctor.


Untuk cara upload firmware dan eeprom ke mikrokontroller bisa dilihat pada video dibawah ini :




Rangkaian ini menjadi alat wajib untuk dibawa bagi saya setiap dapat call job reparasi Televisi karena dapat menampilkan nilai esr dari sebuah elko atau kapasitor yang sedang diukur, rangkaian ini sungguh sangat membantu dalam pekerjaan reparasi Televisi dan saya tidak lupa untuk mendokumentasikan pekerjaan tersebut di blog Fareed Read ini

Jumat, 01 Januari 2021

Catatan Pengalaman Membuat PCB mulai dari PCB Amatir hingga PCB Profesional | PCBWay

Catatan Pengalaman Membuat PCB mulai dari PCB Amatir hingga PCB Profesional |PCBWay - Hobi elektronika Saya dimulai sejak saya masih kecil, saat itu saya sering melihat ayah yang suka bermain pemancar AM bersama rekannya, saya sering melihat secarik kertas yang sering dilihat nya yaitu sebuah gambar skema rangkaian pemancar AM tersebut, dari situlah mungkin tertanam ketertarikan tentang dunia elektronika.


Sejak sekolah smp sudah suka ngoprek elektronika, rakit merakit rangkaian Tape (Mekanik tape, pre am head, amplifier), mencoba berbagai rangkaian elektronika sederhana semisal rangkaian flip-flop 2 transistor, kemudian sesudah bekerja sekitar tahun 2004-an sudah mulai mengoleksi buku buku tentang elektronika, mencoba berbagai rangkaian-rangkaian yang menarik yang saat itu masih kebanyakan menggunakan transistor.


PCB dot matrix universal
PCB dot matrix universal.


Awalnya setiap praktek membuat rangkaian elektronika saya menggunakan pcb dot matrix universal standar transistor yang layoutnya digambar didalam sebuah buku, rangkaian yang saya buat waktu itu seingat saya adalah rangkaian flip-flop atau multivibrator astabil dan rangkaian multivibrator bistabil, rangkaian tersebut saya buat sekecil mungkin meskipun memakai pcb lubang dot matrix universal standar transistor, nah seiring berjalan waktu saya mulai beralih ke pcb lubang dot matrix universal standar ic dalam setiap praktek rangkaian - rangkaian elektronika sederhana lainnya dan sudah mulai mencoba membuat rangkaian yang agak lebih dari rangkaian sederhana sebelumnya.


Kelemahan membuat rangkaian pada pcb lubang dot matrix adalah boros nya penggunaan timah solder karena setiap jalur agar memiliki hasil yang rapih selalu diberi timah solder pada setiap titik lubang mengikuti jalur, nah dengan itu mulailah berpikir bagaimana cara membuat pcb sendiri kemudian saya mencoba mempelajari bagaimana membuat pcb tersebut dari berbagai buku yang saya dapat saat itu dan mulai mencari bahan semisal pcb polos dan ferric chloride, percobaan pertama dulu saya buat layout di pcb polos menggunakan spidol permanen dan hasilnya lumayan untuk ukuran belajar saat itu.


Banyak rangkaian yang saya buat menggunakan pcb home made tersebut hingga terkumpul setengah karung hasil experiment beberapa rangkaian elektronika yang disimpan digudang karena komponen nya digunakan kembali untuk keperluan pembuatan rangkaian baru.


Pada sekitar tahun 2015 saya coba beli netbook dan juga printer laser jet untuk keperluan mencetak pcb kemudian saat itu saya coba untuk membuat rangkaian softstart dan hasilnya cukup memuaskan, banyak rangkaian yang saya coba buat salah satunya adalah rangkaian running text atau scrolling text yang jalurnya lumayan banyak cocok untuk dicetak menggunakan printer laser tersebut dan seiring berjalannya waktu dan seringnya printer digunakan untuk membuat pcb, printer pun mulai ngadat untuk hasil cetaknya yang mulai ada sedikit bercak tapi memang masih bisa ditangani namum suatu waktu ketika akan mencetak rangkaian elektronika printer pun bener-bener ngadat dan tidak bisa mencetak dan ternyata setelah dicek kawat nikelinnya putus.


Hasil cetakan printer laser
Hasil cetakan printer laser.

Hasil pelarutan ferric chloride
Hasil pelarutan ferric chloride.

Scrolling text buatan sendiri
Scrolling text buatan sendiri.

PCB buatan sendiri yang telah dilapisi timah
PCB buatan sendiri yang telah dilapisi timah.

Baca juga : Cara Melapisi Jalur PCB Dengan Timah Agar Tidak Mudah Korosi

Disamping daya printer yang cukup besar saya sebenarnya sudah malas memperbaikinya lagi namun tidak memutuskan semangat saya dalam hobi membuat rangkaian-rangkaian elektronika, untuk itu saya tetap berpikir bagaimana cara lain untuk membuat pcb dan akhirnya saya menemukan cara lainnya yaitu dengan cara mengikikis lapisan tembaga pada jalur pcb polos yang tidak diinginkan dengan menggunakan bor tangan dan penggaris yang hasilnya lumayan bagus hingga setiap akan membuat rangkaian cara ini yang saya lakukan.


Pcb home made
PCB yang dibuat dengan bor tangan & penggaris.

Pcb home made
PCB yang dibuat dengan bor tangan & penggaris.

Pcb home made
PCB yang dibuat dengan bor tangan & penggaris.

Pcb home made
PCB yang dibuat dengan bor tangan & penggaris.

Pcb home made
PCB yang dibuat dengan bor tangan & penggaris.

Pcb home made
PCB yang dibuat dengan bor tangan & penggaris.


Baca juga : Cara Lain(Alternatif) Membuat Sendiri PCB Tanpa Laser Printer dan Bahan Kimia.


Cara-cara diatas saya dokumentasikan kedalam sebuah blog yaitu blog ini dan untuk videonya saya upload kedalam sebuah channel youtube Fareed Clarity sebagai arsip atau kenangan dimasa depan bahwa saya pernah membuat rangkaian yang benar-benar berfungsi baik. Sesuai hobi saya, saya terus membuat rangkaian-rangkaian baru dan tentu saja di dokumentasikan meskipun pembuatan pcb nya dengan cara mengikikis lapisan tembaga menggunakan bor tangan seperti yang saya ceritakan tadi diatas.


Kumpulan pcb buatan sendiri
Kumpulan PCB buatan sendiri.

Pernah suatu saat mencoba beberapa kali memesan cetakan pcb ke perusahaan pembuatan pcb lokal namun kendalanya adalah jarak yang cukup jauh, harga, beserta waktu yang lumayan. Pernah juga ditawari untuk cetak pcb profesional oleh teman media sosial namun alasannya sama saja yaitu belum memiliki akses, baik pembayaran maupun lokasi keterjangkauan meskipun sangat ingin sekali merasakan pcb kualitas cetakan profesional.

PCB produksi lokal
PCB produksi lokal.

Modul kontroler scrolling text
Modul kontroler scrolling text.


Pada pertengahan tahun 2020 blog saya ini mendapatkan tawaran pcb profesional dari percetakan pcb terkemuka yaitu PCBWay, dengan rasa bahagia yang sangat tak terhingga saya terima tawaran tersebut dan saya coba mendesain sebuah layout yaitu minimum sistem atmega328 yang dilengkapi RTC DS3231, Bluetooth HC 05, buzzer dan konektor display P10, setelah saya terima dan paket saya buka alangkah senang nya saya bisa merasakan pertama kalinya desain pcb saya bisa dicetak oleh perusahaan percetakan pcb terkemuka sekelas PCBWay, kini proyek-proyek saya didukung dan disponsori oleh PCBWay

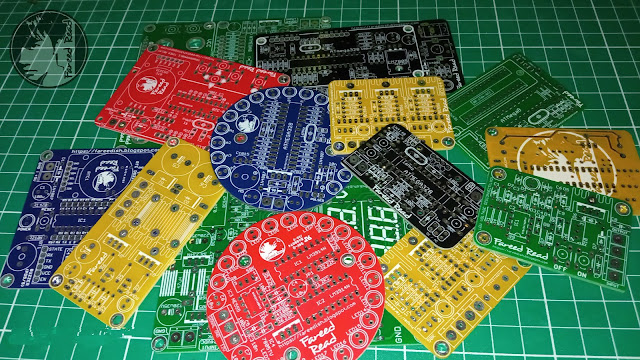

Kumpulan pcb cetakan dari PCBWay
Kumpulan pcb cetakan dari PCBWay.


Logo pada bagian bawah pcb
Logo pada bagian bawah pcb.

Baca juga : Cara Menampilkan Logo Atau Tulisan pada PCB Bagian Bawah atau Bottom Silkscreen

Mini Inverter 120W
Mini Inverter 120W.

LED Tachometer Arduino
LED Tachometer Arduino.

Low Voltage Disconnect (LVD)
Low Voltage Disconnect (LVD).

Controller scrolling text
Controller scrolling text.

LED Tachometer LM3914
LED Tachometer LM3914.


Sudah banyak desain pcb saya yang dicetak oleh PCBWay, banyak keuntungan yang saya dapatkan dari PCBWay karena PCBWay selain biaya cetak yang hanya $5 untuk 10 keping keping pcb prototipe ukuran maksimal 10x10cm kita bisa juga mendapatkan keuntungan lainnya, misalnya saat pertama kali daftar Akun PCBWay kita akan mendapatkan gratis biaya cetak $5 dan bisa mendapat kupon cetakan berikutnya dengan cara share project, jadi ketika kita membuat shareproject dan ada yang ingin mencetak pcb kita maka kita akan mendapat komisi kupon dolar yang bisa kita gunakan untuk mencetak pcb berikutnya, selain itu kita juga akan mendapat bonus yang bernama beans yang bisa kita tukarkan  menjadi berbagai macam modul seperti Arduino, raspberry, modul sensor-sensor, baju PCBWay, cetakan pcb, kupon diskon dan masih banyak lagi barang elektronik lainnya yang akan tersedia.

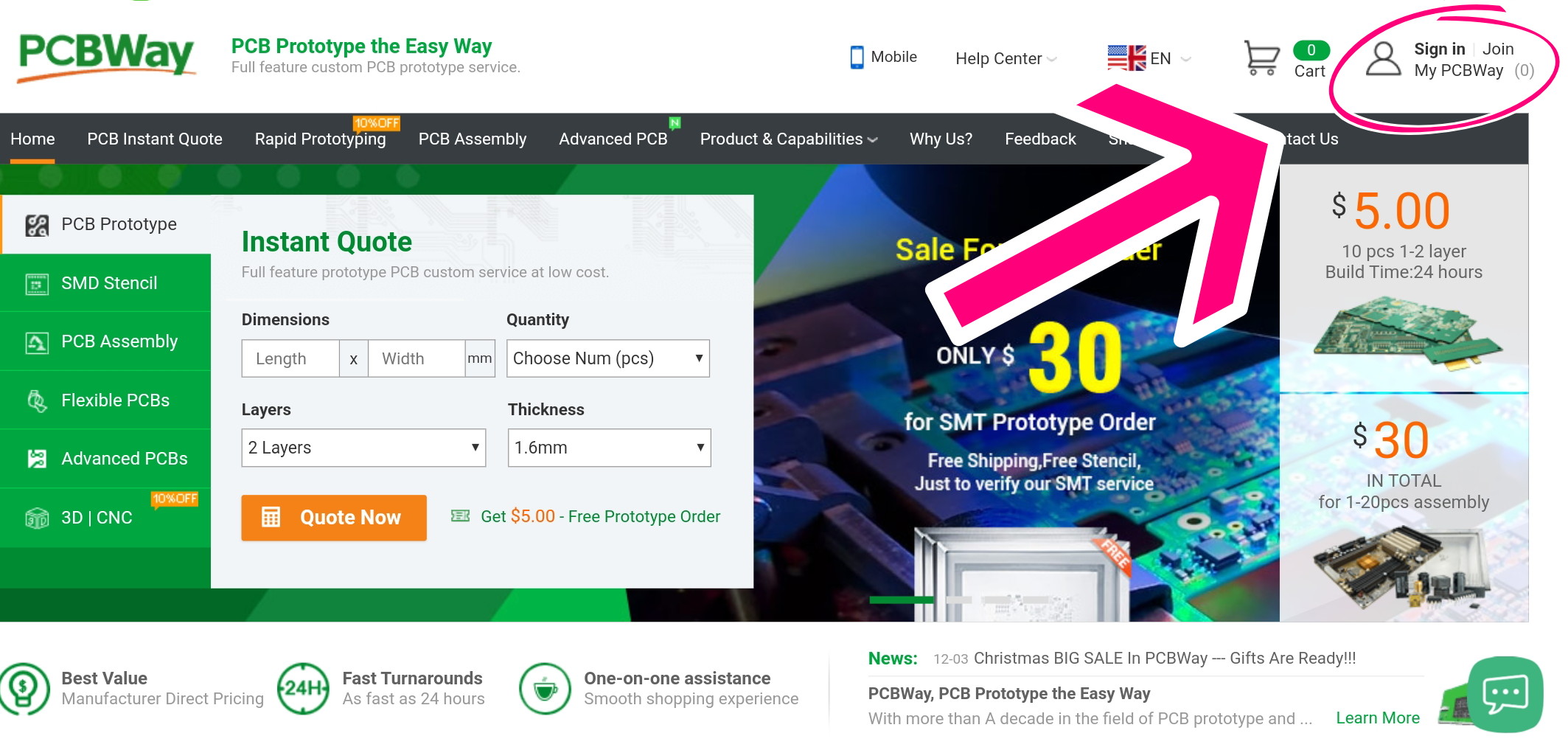

Daftar akun PCBWay
Silakan klik join untuk mendaftar.

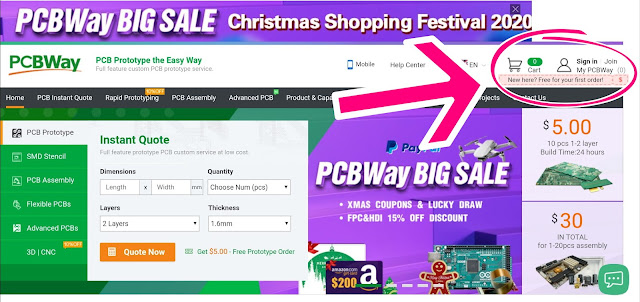

Daftar akun PCBWay
Disini tempatnya.

Daftar gift PCBWay
Gift yang bisa ditukarkan di PCBWay.

Cara mendapatkan beans selain shareproject juga bisa dengan menjawab pertanyaan user lain juga dari pesanan cetakan pcb. Ada juga even even seperti even mid year sale, even natal dan tahun baru yang setiap even kita bisa mendapatkan hadiah dari diskon kupon pcb, lucky draw dan even share video youtube biasanya.


Lucky draw Christmas shopping festival 2020
Lucky draw PCBWay big sale Christmas shopping festival 2020.

Dari even lucky draw biasanya dikasih 3x undian yang bisa kita dapatkan yang hadiahnya macam-macam mulai dari PCBWay beans, Amazon gift card, discount coupon, Arduino mega hingga drone DJI jika beruntung, dengan syarat pernah oder atau pesan pcb dari PCBWay.

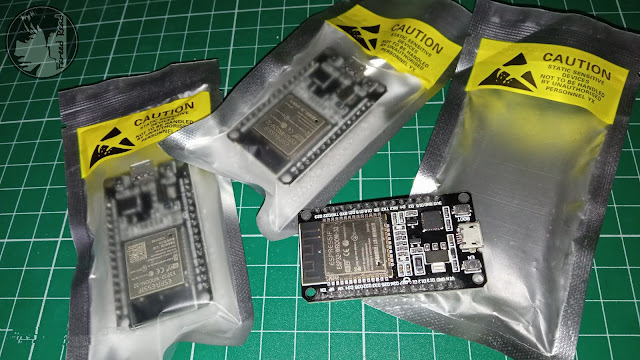

ESP32 Development Board
ESP32 Development Board.

Misalnya saya dari lucky draw even mid year sale saya dapat ESP32 DevBoard kit, pcb holder dan ruller PCBWay, kemudian lucky draw even natal dan tahun baru undian pertama dapat zonk, selanjutnya dapat kupon diskon $50 dan 200 PCBWay beans.


Pesanan cetakan pcb edisi natal saya mendapatkan gift berupa tiga buah gantungan edisi natal yang berhiaskan led kedap-kedip, namun sayangnya untuk gift pohon habis jadi yang dikirim dua boneka gingerbread.


Gift dari PCBWay
Gift dari PCBWay.

Kamu juga pengen kan pcb keren seperti yang saya dapatkan dari PCBWay, jadi ayo segera kirimkan dan cetak desain pcb kamu ke PCBWay dan rasakan keistimewaan pcb berkualitas cetakan PCBWay.
