Membuat Kontroler JWS atau Minimum Sistem Atmega328 dengan RTC DS3231 dan Bluetooth HC-05 | Review PCB dari PCBWay

Membuat Kontroler JWS atau Minimum Sistem Atmega328 dengan RTC DS3231 dan Bluetooth HC-05 | Review PCB dari PCBWay - Artikel ini merupakan artikel lanjutan dari artikel sebelumnya yang membahas mengenai pembuatan minimum sistem yang telah dilengkapi dengan konektor display P10 dan konektor ISP namun sayangnya masih menggunakan real time clock (RTC DS1307), dilengkapi juga dengan female pin header sehingga layak nya minimum sistem tapi juga bisa digunakan sebagai kontroller Running Text.

Controller JWS atau Minimum Sistem dengan RTC DS3231 dan Bluetooth HC 05.

Controller JWS atau Minimum Sistem dengan RTC DS3231 dan Bluetooth HC 05.

PCB Kontroler JWS atau Minimum Sistem Atmega328 dengan RTC DS3231 dan Bluetooth HC-05.

Baca juga : Membuat Jam Waktu Sholat Arduino | JWS Arduino Bluetooth

Dengan berbagai alasan kemudian dibuat versi lanjutan yang telah dilengkapi modul bluetooth HC-05 dan juga RTC menggunakan modul RTC DS3231 sehingga sangat cocok digunakan sebagai kontroller Jam Jadwal Waktu Sholat (JWS) yang cukup akurat sekali, layout ini pun sangat disukai oleh beberapa orang teman satu hobi diinternet dan telah diimplementasikan/diterapkan sebagai kontroller JWS namun sayangnya saya sendiri belum mencoba membuatnya.

Skema Controller JWS Arduino P10.

Layout Controller JWS Arduino P10.

Bottom Layout Controller JWS Arduino P10.

3D Controller JWS Arduino P10.

Testimonial Controller JWS Arduino P10.

Saat saya mau mencoba membuat PCB tersebut, keberuntungan saya datang, sebuah pabrik pembuat PCB terkemuka di China yaitu PCBWay.com menawarkan kepada saya untuk mencoba PCB berkualitas tinggi, untuk produksi PCB prototipe 10 keping hanya dikenakan biaya $5  sedangkan pengiriman ke Indonesia melalui DHL dikenakan biaya sekitar $17 biaya itu semua mereka yang tanggung apabila saya menerima tawaran tersebut. Proses pembuatan PCB sangat cepat karena PCB dikerjakan sampai selesai kurang dari 24 jam dengan setiap proses pengerjaan yang dapat kita pantau.  Ini adalah pengalaman pertama kali bagi saya ditawari dan menggunakan PCB kualitas tinggi. Karena selama ini saya telah membuat berbagai macam PCB dengan berbagai cara mulai dari metode sederhana menggunakan bor tangan secara ukir hingga transfer paper dari printer laser.

Jika kamu mendaftar untuk pertama kalinya di situs PCBWay.com maka kamu juga diberi kesempatan untuk mencoba PCB kualitas tinggi buatan PCBWay.com tersebut. Maka dari itu silakan DAFTAR DISINI untuk mendapatkan kupon gratis untuk pertama kalinya.

Baca juga : Membuat Running Text Arduino P10 | Scrolling Text Arduino

Setelah PCB sampai dan saya buka, saya sangat senang sekali desain saya telah dikerjakan secara profesional oleh pabrik PCB online terkemuka sekelas PCBWay.com berikut ini video unboxing nya.

dibawah ini saya tampilkan Layout beserta  foto-foto PCB berkualitas tinggi yang dibuat oleh PCBWAY.

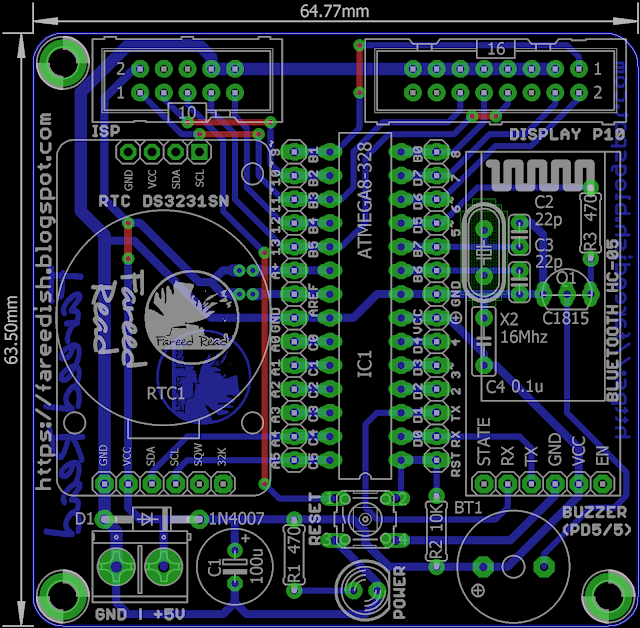

Layout Kontroler JWS atau Minimum Sistem Atmega328 dengan RTC DS3231 dan Bluetooth HC-05.

3D Kontroler JWS atau Minimum Sistem Atmega328 dengan RTC DS3231 dan Bluetooth HC-05.

PCB Kontroler JWS atau Minimum Sistem Atmega328 dengan RTC DS3231 dan Bluetooth HC-05 buatan PCBWay

Wow keren sekali kan, PCB dengan bahan fiber (FR-4) berkualitas tinggi yang  mengkilat dengan ketebalan 1.6mm (dengan pilihan mulai dari 0.2mm sampai 2.4mm) double layer menjadikan PCB ini terlihat sangat Istimewa sekali. Saya sangat puas sekali!

Jika kamu ingin mencoba membuatnya, saya sediakan file siap DOWNLOAD berbentuk PDF siap cetak maupun file gerber yang bisa juga didownload pada tautan Shared Projects PCBWay.

Dibawah ini saya praktekkan perakitan Modul atau Kontroler JWS atau Minimum Sistem dengan RTC DS3231 dan Bluetooth HC 05.

Dan inilah video cara pemasangan dengan display P10, upload program, pairing bluetooth serta mencoba aplikasi untuk pengaturan parameter jam jadwal waktu sholat nya.

Bersambung...

Membuat Charger Baterai Lithium ion 3.7V Menggunakan IC LM358

Lithium ion battery charger.

Membuat Charger Baterai Lithium ion 3.7V Menggunakan IC LM358 - Melanjutkan artikel sebelumnya tentang Charger Baterai Lithium ion 3.7V yang menggunaan sistem crowbar, pada artikel ini saya buat versi lainnya yang menggunakan IC Opamp/Comparator LM358, dimana IC ini memiliki dua opamp yang salah satunya difungsikan sebagai deteksi atau monitoring tegangan keluaran agar terjaga jika level pengisian tercapai kemudian opamp lainnya difungsikan sebagai multivibrator bistabil atau flip-flop sebagai indikator pengisian sedang berlangsung, untuk opamp yang difungsikan sebagai multivibrator nilai dari komponen pendukung bisa disesuaikan karena nilai itu tidak berpengaruh kepada deteksi tegang pengecasan melainkan untuk keperluan durasi tampilan kedip led saat pengecasan.

Baca juga : Membuat Charger Baterai Lithium ion 3.7V Sistem Crowbar

Rangkaian ini sebenarnya sudah populer sejak dulu, karena rangkaian ini pernah saya temukan pada casan desktop universal baterai handphone dan pada kesempatan kali ini saya akan mencoba untuk membuat dan menjadikannya sebagai sebuah testimoni, agar rasa penasaran saya sedikit terobati.

Di Internet sudah banyak yang membuat dengan berbagai macam versi layout yang bisa kamu coba, namun saya lebih memilih mendesain sendiri layoutnya agar lebih kompak sehingga menghasilkan kepuasan tersendiri.

Baca juga : Membuat Cas Aki Otomatis dengan mudah dan murah

Berikut ini adalah skema, layout hingga gambar rangkaiannya.

Skema Lithium ion charger 3.7V LM358

Layout Lithium ion battery charger.

Bottom Layout Lithium ion battery charger.

DOWNLOAD layout siap cetak format PDF atau gerber.

Inilah video dokumentasi pembuatannya.

Membuat LED Meteor Dual Mode dual 74HC595

Membuat LED Meteor Dual Mode dual 74HC595 - Melanjutkan artikel sebelumnya tentang pembuatan LED Chaser atau LED Meteor atau juga lampu Jetbus yang menggunaan IC shift register CD4094, 74LS164 ataupun 74HC595 dan menanggapi beberapa komentar di facebook, blog maupun komentar di Channel youtube Fareed Clarity yang menanyakan cara menambahkan LED agar lebih banyak, mengingat satu IC Shift register hanya mampu menampung sekitar delapan keluaran untuk LED nya.

Led Chaser dual 74HC595/ Led Meteor.

Led Meteor 74HC595.

Dalam artikel ini saya akan menampilkan pembuatan rangkaiannya LED Chaser sebelumnya namun dengan penambahan satu IC Shift register sehingga dapat menyalakan enam belas LED secara berurutan dan terlihat lebih menarik lagi apalagi tetap dengan fitur dual mode nya sehingga ada pilihan untuk tampilannya.

Baca juga : Membuat Lampu Jetbus 2 Mode Menggunakan IC 74HC595 | Mode Jetbus dan Mode LED Meteor / LED Chaser

Sebelumnya saya hanya membuat rangkaian yang memakai satu IC Shift register namun tetap merancang skema dan layout untuk rangkaian yang menggunaan dua IC shift register, kemudian para pembaca ingin melihat hasil dari perancangan yang menggunakan dua IC shift register dan melihat hasilnya baik rangkaian jadi maupun video sebelum mereka membuatnya sebagai bahan acuannya.

Dibawah ini saya akan menampilkan mulai dari skema, layout, gambar jadi hingga video pembuatannya. Bagi yang ingin mencoba membuatnya saya sediakan juga layout siap cetak format PDF maupun format gerber yang siap cetak ke percetakan PCB profesional.

Baca juga : Membuat LED Meteor atau LED Chaser menggunakan IC 74HC164N

Simak skema, layout hingga gambar rangkaiannya berikut ini.

Skema Led meteor.

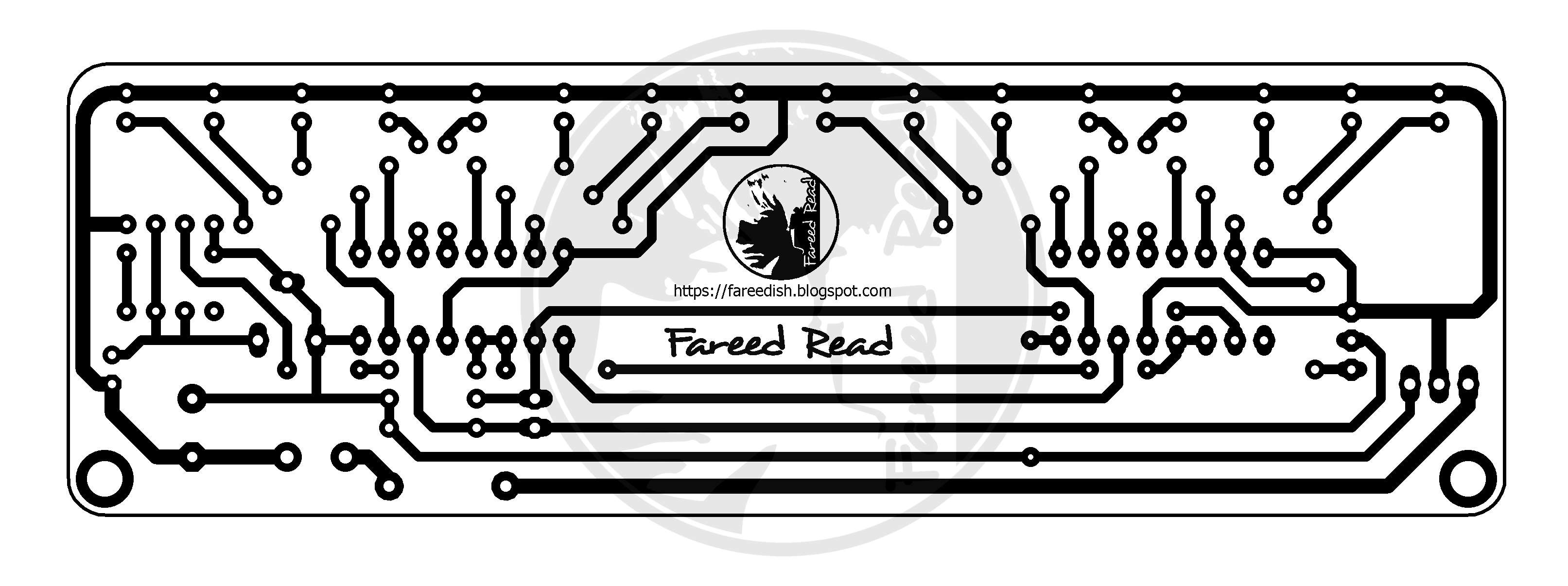

Layout Led Meteor.

Bottom Layout Led Meteor.

3D Led Meteor.

DOWNLOAD layout siap cetak format PDF dan Gerber.

Dibawah ini saya tampilkan video pembuatan hingga tes akhir sebagai bahan pertimbangan dan testimoni.
