Bagi para peng-hobi elektronika khususnya yang baru mendalami bidang SMPS(switch mode power supply) seperti saya, rasanya harus mengetahui dulu masing-masing fungsi setiap komponen yang akan diaplikasikan kedalam rangkaian SMPS tersebut. Salah satu komponen yang sangat vital yang pada umumnya dipakai hampir di sebagian besar SMPS adalah IC PWM UC3843, namun bagaimana cara kita mengetahui bahwa IC PWM itu masih baik atau masih bekerja?
Tujuan saya posting mengenai cara mengetahui baik atau rusaknya IC PWM ini, karena awal saya mengenal rangkaian SMPS dimulai pada saat saya mencoba memperbaiki SMPS yang sudah rusak, yang sudah tidak ada power MOSFET dan elconya yang saya dapatkan dari penjual rongsokan.
Baca juga : Membuat Short Circuit Protector Sederhana | Alat anti korsleting
Ok langsung saja, disini saya sajikan rangkaian sederhana untuk mengetes Ic pwm masih baik atau sudah rusak, rangkaian ini harus memakai socket karena rangkaian ini hanya sebagai alat test ic pwm, pada bagian output sebagai indikasinya dipasang sebuah speaker supaya kita mengetahuinya dengan keluarnya suara, suara yang terdengar sekitar 48 Hertz.
Apabila ic masih baik maka ketika di hubungkan ke sumber DC 12V speaker akan mengeluarkan suara dan apabila tak keluar suara maka dipastikan ic sudah rusak.
Tujuan saya posting mengenai cara mengetahui baik atau rusaknya IC PWM ini, karena awal saya mengenal rangkaian SMPS dimulai pada saat saya mencoba memperbaiki SMPS yang sudah rusak, yang sudah tidak ada power MOSFET dan elconya yang saya dapatkan dari penjual rongsokan.
Baca juga : Membuat Short Circuit Protector Sederhana | Alat anti korsleting
Ok langsung saja, disini saya sajikan rangkaian sederhana untuk mengetes Ic pwm masih baik atau sudah rusak, rangkaian ini harus memakai socket karena rangkaian ini hanya sebagai alat test ic pwm, pada bagian output sebagai indikasinya dipasang sebuah speaker supaya kita mengetahuinya dengan keluarnya suara, suara yang terdengar sekitar 48 Hertz.
Apabila ic masih baik maka ketika di hubungkan ke sumber DC 12V speaker akan mengeluarkan suara dan apabila tak keluar suara maka dipastikan ic sudah rusak.

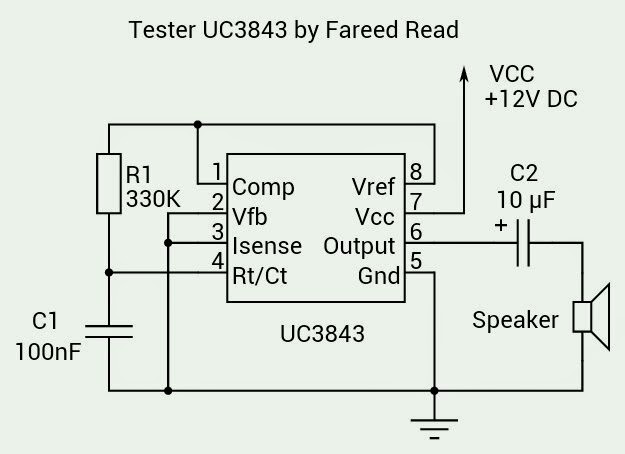

Dibawah ini rangkaiannya
 |
| Rangkaian tes ic uc3843 |
