Saat saya sedang dirumah seringkali mencoba praktek berbagai macam proyek elektronika terutama yang menggunakan mikrokontroller ataupun Arduino, meskipun saya mempunyai dua breadboard (yang satu bekas dulu saat sering praktek sebelum mengenal mikrokontroller dan satunya lagi malahan masih baru dan belum pernah terpakai) nyatanya saya lebih suka menggunakan rangkaian universal minimum sistem atmega328 sebagai bahan praktek mencoba berbagi macam proyek Arduino karena sudah seperti board Arduino namun memiliki pinhead untuk jalur komunikasi serial(rx & tx) dan i2c(sda & scl) meskipun jalur tersebut sebelumnya terdedikasi untuk modul Bluetooth HC-05 (serial) dan modul RTC DS3231 (i2c) dan sebenarnya rangkaian ini juga adalah sebagai universal controller running text atau jadwal waktu sholat (JWS).
Controller JWS atau Minimum Sistem dengan RTC DS3231 dan Bluetooth HC 05
Seiring dengan berjalannya waktu dan sering nya praktek menggunakan universal minimum sistem atmega328 tersebut serta banyaknya berbagai macam jenis modul atau sensor yang menggunakan kedua komunikasi melalui jalur-jalur serial dan i2c, sedangkan tiap modul atau sensor memiliki kombinasi susunan kaki yang berbeda-beda, misalnya untuk jalur i2c saja susunannya bisa seperti berikut ini :
1. VCC-GND-SDA-SCL
Modul RTC DS3231
2. VCC-GND-SCL-SDA
Modul Gyroscope
3. GND-VCC-SDA-SCL
Modul I2C IO Extender
4. GND-VCC-SCL-SDA
Modul Display OLED 128x64
Nah rangkaian universal minimum sistem atmega328 tadi sudah tidak lagi plug & play dengan modul atau sensor-sensor lainnya dan masih membutuhkan kabel jumper, untuk itu saya mulai memikirkan untuk membuat sebuah rangkaian yang dapat memenuhi kebutuhan praktek tersebut dengan menambahkan pilihan slot pinhead untuk masing-masing kombinasi jalur sesuai peruntukan yang dibutuhkan.
Dibawah ini merupakan layout universal minimum sistem atmega328 yang sudah saya rancang dan merupakan upgrade dari rangkaian sebelumnya yang dimensinya sama namun dengan banyak pilihan slot pinhead untuk beberapa modul dengan berbagi kombinasi pin power supply dan jalur komunikasinya.
Layout Universal Minimum Sistem Trainer Kit Atmega328
Seperti terlihat diatas, layout yang saya desain adalah double side meski demikian saya tidak khawatir karena saya tidak akan mencetak pcb sendiri secara manual seperti dulu sebab saat ini sudah ada jasa fabrikasi pcb profesional dengan kualitas pcb premium double layer namun dengan harga terjangkau yakni hanya sebesar $5 sudah bisa mendapatkan 10 keping pcb dengan pengerjaan yang cepat sekitar 24 jam dan respon pelayanan yang baik dimana lagi kalau bukan di situs PCBWay.com
PCBWay.com
Oh iya saya informasikan bahwa apabila kamu belum pernah pesan pcb di PCBWay maka ada kesempatan untuk mendapatkan saldo $5 untuk biaya cetak sebagai "welcome bonus" dengan cara daftar akun PCBWay pada tautan ini.

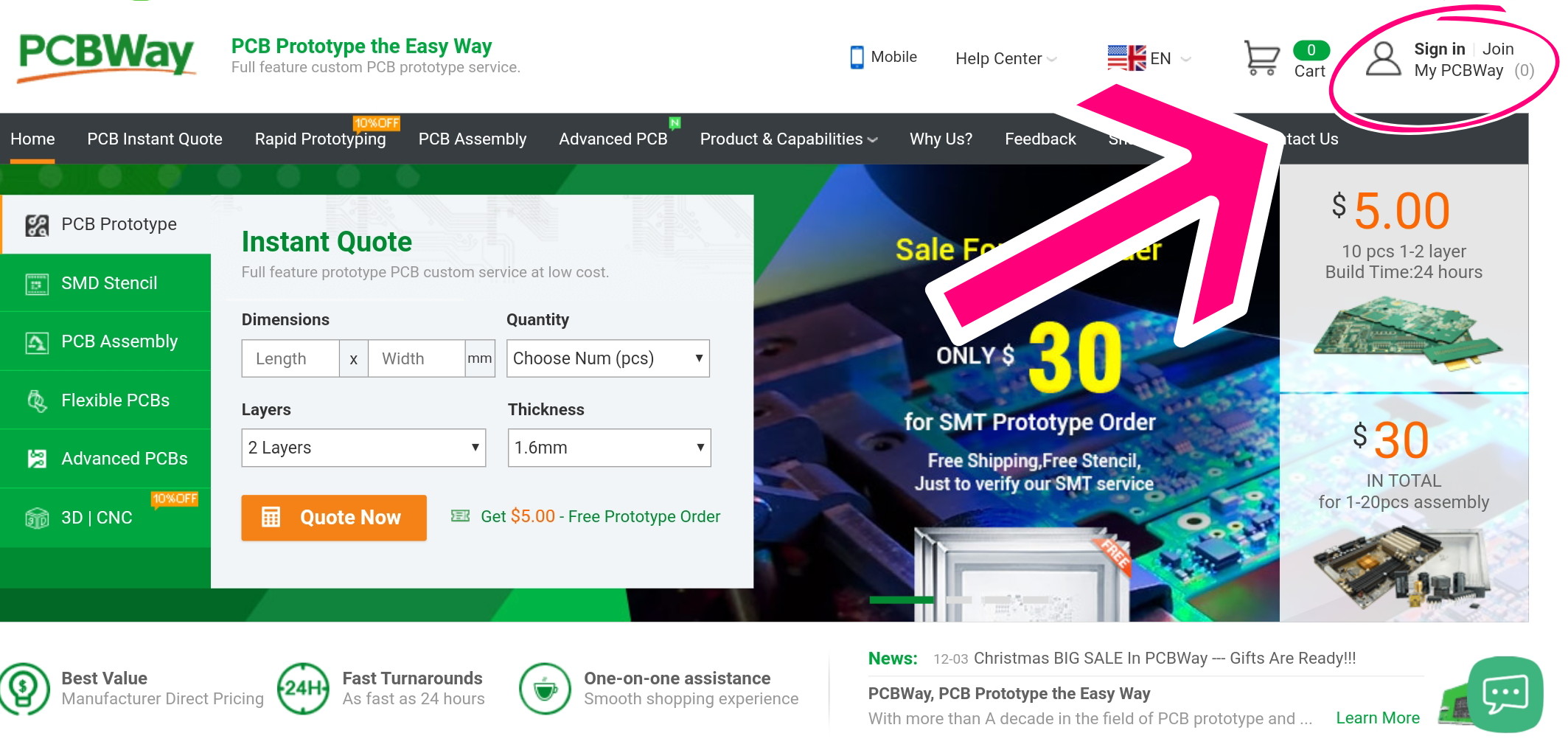

Klik join pada bagian pojok atas ini
Masukkan isian di kolom yang tersedia
Setelah desain pcb saya dicetak lalu dikirim ke alamat saya maka saya pun mendapatkannya, saya sudah tidak sabar untuk segera membuka paket pcb kiriman dari PCBWay, saat saya membuka nya tidak lupa juga saya videokan agar teman-teman juga ikut melihat isi dari paketan yang saya terima, berikut ini adalah video dari unboxing paket pcb kiriman dari PCBWay.
Dibawah ini saya tampilkan foto-foto pcb dari rangkaian Universal Minimum Sistem Trainer Kit Atmega328 yang saya dapatkan dari PCBWay.com beserta perbandingan tata letak pcb kontroler sebelumnya.

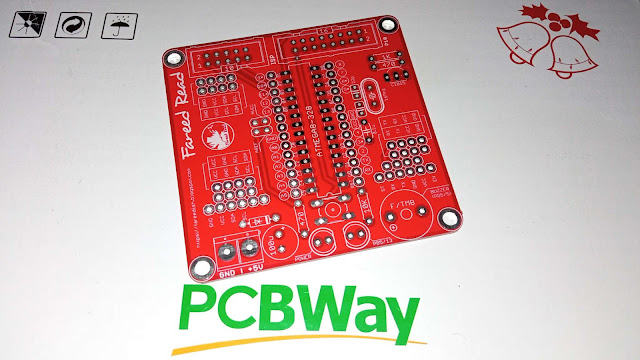

PCB Universal Minimum Sistem Trainer Kit Atmega328 dari PCBWay yang baru saja dibuka
PCB Universal Minimum Sistem Trainer Kit Atmega328
Perbandingan Universal Minimum Sistem Trainer Kit Atmega328 sebelum dan sesudah upgrade
Kemudian setelah pcb diisi komponen semuanya maka jadilah seperti ini.
Universal Minimum Sistem Trainer Kit Atmega328
Universal Minimum Sistem Trainer Kit Atmega328
Bagi saya rangkaian ini sangat membantu dalam praktek sehari-hari dalam berbagi kegiatan pemrograman yang memakai berbagi modul atau sensor-sensor yang berbeda dalam susunan kakinya sehingga sudah tidak perlu jumper wire ketika menemukan susunan kaki modul yang berbeda.
Biar makin jelas mari kita simak videonya berikut ini.
Jika kamu ingin mencoba mencetak pcb Universal Minimum Sistem Trainer Kit Atmega328 ini kamu bisa mendownload atau pesan langsung di halaman proyek PCBWay profil Fareed Read pada tautan ini.
