Cara cek kondisi MOSFET

Dulu ketika pertama mengenal MOSFET saya sempat bingung, bagaimana cara mengetahui apakah masih baik ataukah sudah rusak? Pakai multitesterpun hasilnya jarum tidak bergerak sama sekali. Tapi ketika searching diinternet mengatakan bahwa MOSFET yang baik ketika dites pakai multitester jarum tidak bergerak.

Namun pernyataan itu tidak membuat saya lantas menjadikannya yakin.
Setelah mempelajari cara kerjanya kini saya tahu cara mengetesnya, ada dua cara yang bisa kita lakukan, pertama menggunakan multitester analog atau digital dan yang kedua mempraktekkannya langsung dengan bantuan sedikit komponen.

Baca juga : Membuat Sendiri Flasher untuk Lampu Sein Motor atau Mobil

Langsung saja simak caranya berikut.

Cara pertama:

1. Siapkan multitester analog atau digital.

2. Set selektor pada skala X10 pada multitester analog sedangkan pada multitester set selektor pada "Diode & continuity test".

3. Sambungkan probe negatif(hitam) pada kali drain(D) MOSFET.

4. Sambungkan probe positif(+) ke kaki source(S) MOSFET.

5. Dalam posisi 3 dan 4, sentuh kaki gate(G) MOSFET dan kaki drain(D), maka jarum akan sedikit bergerak ke kanan dan berhenti disuatu skala.

Meskipun sudah dilepaskan, namun ketika di tes kembali jarum langsung bergerak ke skala tersebut dan mempertahankan kondisinya sampai dihilangkan listrik statisnya.

Baca juga : Membuat Rangkaian Pengatur Kecepatan Motor DC

Cara menghilangkan efek listrik statis pada MOSFET.

1. Lakukan langkah 3 dan 4 diatas.

2. Lepaskan langkah 4, lalu sambungkan probe merah(+) ke kaki gate(G) maka listrik statisnya akan hilang.

selesai.

Jika langkah diatas terpenuhi maka MOSFET dalam keadaan "baik".

Cara ini berlaku untuk semua MOSFET N-Channel seperti IRF630, IRF640, K10A60 dll.

Cara kedua:
Untuk cara kedua ini hanya butuh komponen tambahan LED + resistor dan baterai.

Untuk pembacaan kaki MOSFET dimulai dari kiri yaitu Gate(G), Drain(D) dan Source(S).

Baca juga : Membuat Solder 12V Sistem Induksi

Berikut skemanya.

Test dengan cara disentuh.

Skema tester mosfet.

Untuk lebih jelasnya simak video dibawah ini:

Tips mengatasi masalah gagal sambungan pada playstore

Kali ini saya akan mencoba berbagi pengalaman khusus bagi pengguna android yang memiliki sedikit masalah pada playstorenya.

Berawal dari seringnya melihat keluhan diberbagai media sosial tentang playstore yang tidak menemukan koneksi, padahal data aktif dan juga berdasarkan pengalaman saya yang pernah merasakannya.
Namun setelah dipahami ternyata mudah juga mengatasinya.

Sebenarnya kejadian tersebut berawal dari seiring banyaknya halaman playstore yang dibuka(*red), maka terjadilah stuck hingga terkesan tidak menemukan koneksi.

Maksudnya gini lho, ketika kita menemukan aplikasi yang didownload di playstore kebanyakan kita mengikuti saran aplikasi dibagian paling bawah, lalu klik ke aplikasi selanjutnya, dan slide kanan pilih my apps, ataupun sejenisnya sehingga kita lupa kembali ke halaman sebelumnya, nah disanalah terjadi penumpukan halaman(*red).

Caranya ketika kita membuka playstore dalam keadaan seperti tadi cobalah klik tombol "kembali" berkali-kali hingga playstore keluar dan mulai kembali, artinya memulai membuka playstore dari awal.
Dan biasakan menutup playstore tombol kembali.
dengan
Dengan cara seperti ini penulis tidak pernah lagi mengalaminya, bagaimana dengan Anda?

Selamat mencoba!

Tips mengatasi loading BBM

Pada saat memasang BBM pertama kalinya pada android, biasanya user sering dipusingkan dengan koneksi dan mengharuskan menggunakan jaringan wi-fi, walapun ternyata koneksi internet kita sebenarnya lancar-lancar aja pada saat buka aplikasi lain contohnya browser.
Namun masalah lama itu sudah terselesaikan dari dulu semenjak launching pertamakali BBM pada android.
Berkat komunitas-komunitas yang membahasnya seperti grup-grup di facebook dan kaskus contohnya, caranya biasanya dengan mengosongkan proxy dan masalahpun selesai, koneksi internet lancar dan BBM pun terbuka, namun ketika log in atau sign in masalah baru muncul yaitu ketika kita sign in loadingnya lama banget. Malahan ada yang bilang dalam grup facebook loadingnya sampai sehari gak selesai-selesai, ada yang mencoba di install ulang aplikasinya tapi ternyata ketika sign in sama saja.
Mungkin ini tidak terjadi kepada semua pengguna BBM android tapi setidaknya kebanyakannya orang mengeluhkan keadaan tersebut.
Lantas bagaimana cara mengatasinya?
Ini ada sedikit trik sangat sederhana namun ampuh, kalau gak percaya coba aja praktekkan!
Caranya ketika BBM kamu loading lama, matikan koneksi internet sebentar lalu sambungkan lagi, coba cek apa yang terjadi taraaaaaa..... Selamat BBM kamu lancar jaya!
Selamat mencoba!

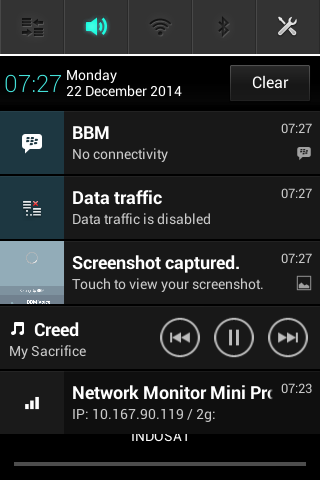

Berikut screenshotnya.

Charger otomatis untuk aki motor atau aki mobil - Auto cut off charger

Ada banyak jenis/macam charger yang beredar diinternet, mulai dari yang sangat simpel sampai yang paling rumit.

Namun disini saya akan membuat Cas aki otomatis cut off yang dirancang sangat sederhana agar mudah dirakit oleh siapa saja namun fungsional.

Dengan memakai rangkaian ini tidak perlu lagi khawatir pengecasan over karena jikalau tegangan pengecasan telah sampai batas yang ditentukan rangkaian maka rangkaian akan menghentikan proses pengecasan dengan otomatis.

Baca juga : Cas Aki Otomatis | Adjustable Automatic Charger

Jika tegangan aki menurun atau ingin memulai kembali pengecasan maka disediakan tombol untuk menghidupkannya.

Untuk pemasangannya rangkaian terlebih dahulu disambungkan ke aki, baru ke catu daya(tegangan sumber), tujuannya ialah supaya tegangan yang di pantau rangkaian adalah tegangan aki pada saat itu. Apabila yang di hubungkan ke sumber daya dulu maka rangkaian langsung memutus tegangan karena rangkaian langsung mendeteksi tegangan sumber.

Rangkaian ini juga bisa mendeteksi aki yg sudah rusak atau kering elektrolitnya yaitu ketika rangkaian di beri tegangan sumber maka rangkaian langsung memutus tegangan!

Baca juga : Membuat Inverter dan LVD sederhana

Berikut rangkaiannya.

Skema auto cutt off charger.

-Update: Dikarenakan yang membuat banyak yang sulit mencari transistor 2N5401 maka bisa diganti dengan transistor PNP sejenis misalnya A1015 dll, dan kebanyakan yang gagal membuat karena tataletak kaki ttransistor itu beda dengan yang umum dipasaran.

Kit yang sudah jadi dan test rangkaian.

Relay tampak dari atas.

Catatan:

*) Tanpa aki = LED HIJAU menyala.

*) Proses pengisian = LED MERAH menyala.

*) Aki penuh = LED HIJAU menyala.

******************************************

Update! [Sept 2018]

Karena ada beberapa yang memang masih bingung dengan penggunaan Transistor jenis pnp dan juga ada yang kesusahan mencari zener 13V maka rangkaian sedikit diubah dengan fungsi yang masih sama. Dan pengaturan cut off masih bisa fleksibel berkat ditambahkannya trimpot.

Baca juga : Membuat LVD Low Voltage Disconnect | Melindungi Baterai dari Kondisi Kritis

Transistor menggunakan jenis npn dan mudah ditemukan dipasaran, persamaan bisa memakai jenis npn yang lainnya seperti C945 dan lain-lain, begitu pun dioda zener menggunakan yang 12V.

Simak Video tes,  kalibrasi dan penjelasannya berikut ini

Skema

Layout

Bottom layout

Download layout siap cetak format PDF

Rangkaian siap pakai

         Versi selanjutnya Cas Aki Otomatis

Untuk mencegah penggunaan baterai berlebih dibawah batas toleransi yang akan berdampak pada usia pakai baterai maka perlu ditambahkan rangkaian Low Voltage Disconnect(LVD).

Cek artikelnya disini

Beberapa testimoni :

Cara membangkitkan tegangan tinggi flyback

Seberapa besarkah tegangan yang dihasilkan sebuah trafo flyback?

Kira-kira seperti itulah pertanyaan yang akan ditanyakan ketika melihat bunga api yang menyembur dari ujung kabel anoda trafo flyback yang dilepas dari kop anoda tabung televisi.

Menurut informasi yang saya dapatkan dari berbagai sumber, tegangan yang dihasilkan oleh sebuah trafo flyback televisi dapat mencapai sekitar 20KV atau 20.000 volt. Wow luar biasa!!!

Makanya bagi para tuser televisi harap perlu diwaspadai ketika berhadapan dengan komponen yang satu ini saat membuka panel belakang atau saat mereparasi pesawat televisi, bahkan ketika pesawat televisi telah dimatikan terlebih dahulu sebab tegangan trafo flyback yang tinggi ternyata masih tersimpan didalam tabung pesawat televisi tersebut.

Baca juga : Membuat Pemanas Induksi atau induction Heater

Bahkan ada cara khusus sebelum melepas kop anoda trafo flyback dari tabungnya yaitu dengan men-discharge tegangan tabung atau mengkonsletkan antara ground tabung dengan konektor kawat didalam kop anoda tersebut, barulah tabung aman dipegang.

Trafo flyback menggunakan frekwensi tinggi untuk switchingnya itu ditandai dengan bahan ferrite sebagai intinya.

Kita juga bisa mencoba membngkitkan tegangan pada trafo flyback seperti pada waktu pesawat televisi menyala dengan menggunakan trafo flyback bekas yg sudah tak terpakai, transistor, resistor serta beberapa utas kabel serabut tembaga.

Baca juga : Membuat Inverter Sederhana Menggunakan Trafo ATX | Simple Inverter using ATX Transformer

Memakai driver Induction Heater (ZVS).

Skema Flyback Driver.

Layout Flyback Driver.

DOWNLOAD layout siap cetak format PDF

Seperti inilah hasilnya.

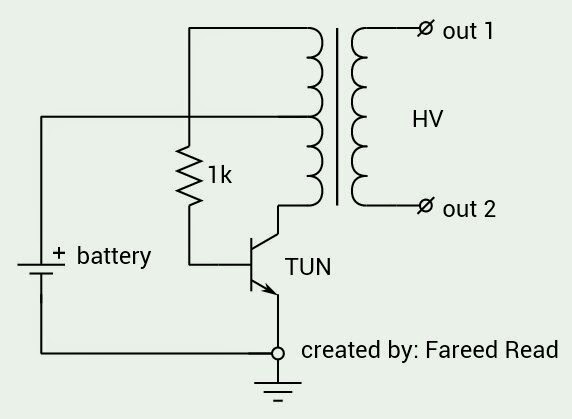

Dan ini menggunakan skema sederhana.

Skema self oscillator

🔺 Perhatian! 🔺

Rangkaian ini cukup berbahaya, tidak dianjurkan coba-coba bagi yang belum pernah menangani/berurusan dengan tegangan tinggi.
