Rabu, 26 Mei 2021

Membuat Rangkaian Tes Trafo atau LOFT Tester / Ringing Tester / FLYBACK Tester

Membuat Rangkaian Tes Trafo atau LOFT Tester / Ringing Tester / FLYBACK Tester - Pada artikel sebelumnya saya telah membahas mengenai sebuah rangkaian yang dapat memeriksa sebuah lilitan atau gulungan trafo dengan cepat tanpa harus lepas komponen dari pcbnya dan hasilnya dapat dilihat melalui susunan led sebagai indikator nya, susunan led tersebut sebagai indikasi baik buruknya kelayakan dari trafo yang sedang diperiksanya.


Redesign LOPT Tester / FLYBACK Tester / Ringing Tester Cetakan PCBWay
Redesign LOPT Tester / FLYBACK Tester / Ringing Tester Cetakan PCBWay

Bagi para teknisi khususnya teknisi televisi dengan adanya rangkaian ini sangat membantu, cepat dan efisien karena tidak perlu melepaskan komponen dari pcb nya karena rangkaian ini dapat bekerja secara in circuit seperti rangkaian esr tester analog.


Udah baca belum artikelnya? Cek pada artikel Cara Membuat LOPT atau Flyback Tester (Ringing Tester), disana saya bahas mengenai cara kerja, skema, layout yang saya rancang sebagai referensi atau bisa juga download layoutnya dan video sebagai penjelasan lengkap hingga praktek rangkaiannya. Disana saya membuat PCB sendiri yang pembuatannya dilakukan secara manual hanya menggunakan bor tangan dan penggaris dengan cara dikikis lapisan tembaganya seperti video berikut ini.



Rangkaian lopt tester/flyback tester/ringing tester yang saya buat sebelumnya saya pakai sebagai perlengkapan call job saat reparasi televisi, dokumentasi nya bisa dilihat pada blog Fareed Read ini nah disinilah tibul hal baru yang kemudian muncul ide baru, apa itu? Saat akan menggunakannya saya harus hati-hati memasang baterai agar polaritasnya tidak terbalik, yang saya pakai adalah dua buah baterai lithium ion 18650 yang disususn secara seri. Untuk itu saya harus tambahkan dioda pada jalur power supply nya agar jikalau pemasangan power supply terbalik tidak menyebabkan rangkaian rusak karena dioda akan menghantarkan tegangan pada satu arah saja.


Baca juga : Membuat Transistor Tester atau Smart Tester yang Dilengkapi dengan Pin Protektor


Setelah sekian lamanya dari pembuatan rangkaian pertama yang pembuatannya masih manual membuat pcb sendiri, hingga kemudian sekarang saya sering pesan pcb dari PCBWay, upgrade rangkaian dilakukan mulai dari penambahan dioda anti polaritas terbalik, fleksibilitas kaki transistor jikalau ingin memakai transistor persamaan hingga dimensi layout yang dibuat sangan mungil ukurannya.


Semua itu karena adanya kesempatan untuk fabrikasi PCB ke PCBWay karena hanya dengan biaya $5 saja, saya sudah bisa cetak pcb atau sudah bisa mendapatkan 10 keping pcb dengan kualitas tinggi, kamu juga bisa mendapatkannya apalagi baru pertama kali buat akun di PCBWay dan melakukan pemesanan pertama kalinya maka kamu akan mendapat biaya cetak sebesar $5 gratis!, caranya daftar akun PCBWay disini

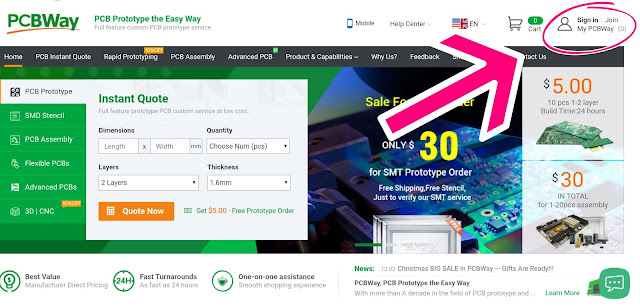

Daftar akun PCBWay
Daftar akun PCBWay

Klik join untuk daftar
Klik join untuk daftar

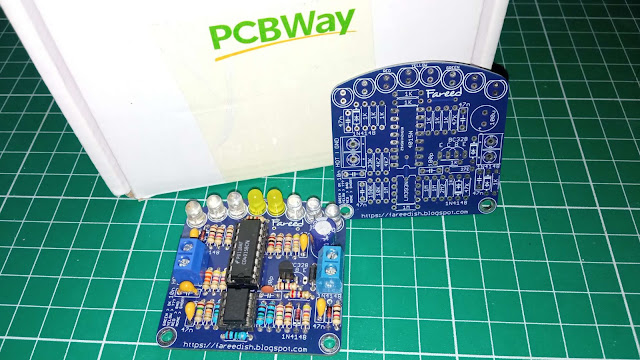

Setelah saya dapatkan pcbnya dari PCBWay dengan pemilihan warna biru glossy, kemudian saya rakit sehingga hasilnya seperti ini.


LOPT Tester / FLYBACK Tester / Ringing Tester Cetakan PCBWay
LOPT Tester / FLYBACK Tester / Ringing Tester Cetakan PCBWay

Disalah satu bagian pcb saya sertakan keterangan indikator led agar tidak lupa fungsi indikator nya, marilah kita lihat videonya berikut ini.



Selasa, 18 Mei 2021

Membuat USBASP yang Dilengkapi dengan ZIF Socket

Membuat USBASP yang Dilengkapi dengan ZIF Socket - Usbasp adalah sebuah perangkat dimana sangat penting dan dibutuhkan keberadaannya oleh seorang yang bergelut dibidang elektronika khususnya mikrokontroller, usbasp merupakan sebuah alat yang mampu menjembatani antara komputer (khususnya laptop/notebook/netbook) dan mikrokontroller lewat jalur usb sehingga sangat efektif untuk penggunaanya saat ini yang mana memang jalur usb tersebut sangat populer penggunaanya saat ini.


USBASP zif socket Fareed Read PCBWay
USBASP zif socket Fareed Read PCBWay


Meskipun berkutat dengan Arduino saya tetap menggunakan usbasp sebagai programmer nya dan sampai saat ini pun saya masih mengandalkannya.


Baca juga : Membuat Sendiri USBasp


Dulu pada saat saya awal membuat usbasp adalah bertujuan untuk pembelajaran dan sebagai stok darurat dimana jikalau usbasp yang ada rusak, karena sebelum membuat usbasp sendiri saya membeli sebuah usbasp juga sebagai programmer untuk membuat usbasp lagi, bingung kan?
Gak usah bingung, lanjut aja bacanya!


Skema, firmware dan drivernya bisa di download di situs nya disini. Nah dari situ saya mendapatkan skemanya dan mulai merancang layout sendiri dan dicetak kemudian dijadikan pcb, cukup lama saya menggunakan usbasp buatan sendiri tersebut karena memang tidak ada kendala saat menggunakannya.


Dibawah ini merupakan gambar dari usbasp yang pertama kali saya buat.


Layout usbasp pertama Fareed Read
Layout usbasp pertama Fareed Read

Bottom Layout usbasp pertama Fareed Read
Bottom Layout usbasp pertama Fareed Read

Gambar 3D Layout usbasp pertama Fareed Read
Gambar 3D Layout usbasp pertama Fareed Read


USBASP versi Fareed Read bikinan sendiri
USBASP versi Fareed Read bikinan sendiri


Suatu waktu saya mencoba mencetak pcb ke pabrik pembuatan pcb lokal dan mendesain ulang layout usbasp menjadi semakin rounded atau seluruh sisinya makin membulat dan kemudian usbasp inilah yang menjadi andalan menggantikan usbasp yang dibuat sebelumnya.


Layout usbasp versi 2 cetakan lokal Fareed Read
Layout usbasp versi 2 Fareed Read

Bottom Layout usbasp versi 2 cetakan lokal Fareed Read
Bottom Layout usbasp versi 2 Fareed Read

Gambar 3D Layout usbasp versi 2 cetakan lokal Fareed Read
Gambar 3D Layout usbasp versi 2 Fareed Read

PCB usbasp versi 2 Fareed Read
PCB usbasp versi 2 Fareed Read


usbasp versi 2 cetakan lokal Fareed Read
USBASP versi 2 cetakan lokal Fareed Read

Download layout siap cetak format PDF disini

Saya sadar dari awal memang layout yang saya buat terlalu banyak menggunakan jumper dan belum bisa mendesain ulang hingga mengurangi jumlah jumper karena memang layout yang saya buat merupakan single layer, ini bertujuan agar bisa membuat pcb sendiri seperti sebelumnya namun sejak bergabung bersama PCBWay masalah itu bisa diatasi.


Baca juga : Catatan Pengalaman Membuat PCB mulai dari PCB Amatir hingga PCB Profesional - PCBWay


Karena sudah biasa pesan PCB dari PCBWay maka ada ide muncul ketika menggunakan usbasp supaya tidak lagi menggunakan minimum sistem dengan alasan mungkin agak sedikit ribet kalau bersama minimum sistem yaitu dengan menambahkan zif socket di layout usbasp nya dengan demikian ketika akan memrogram mikrokontroller atmega328 ataupun atmega8 cukup hanya pakai usbasp yang sudah dilengkapi zif socket ini.


Layout desain baru USBASP yang Dilengkapi dengan ZIF Socket
Layout desain baru USBASP yang dilengkapi dengan ZIF Socket


PCB desain baru USBASP yang dilengkapi dengan ZIF Socket
PCB desain baru USBASP yang dilengkapi dengan ZIF Socket

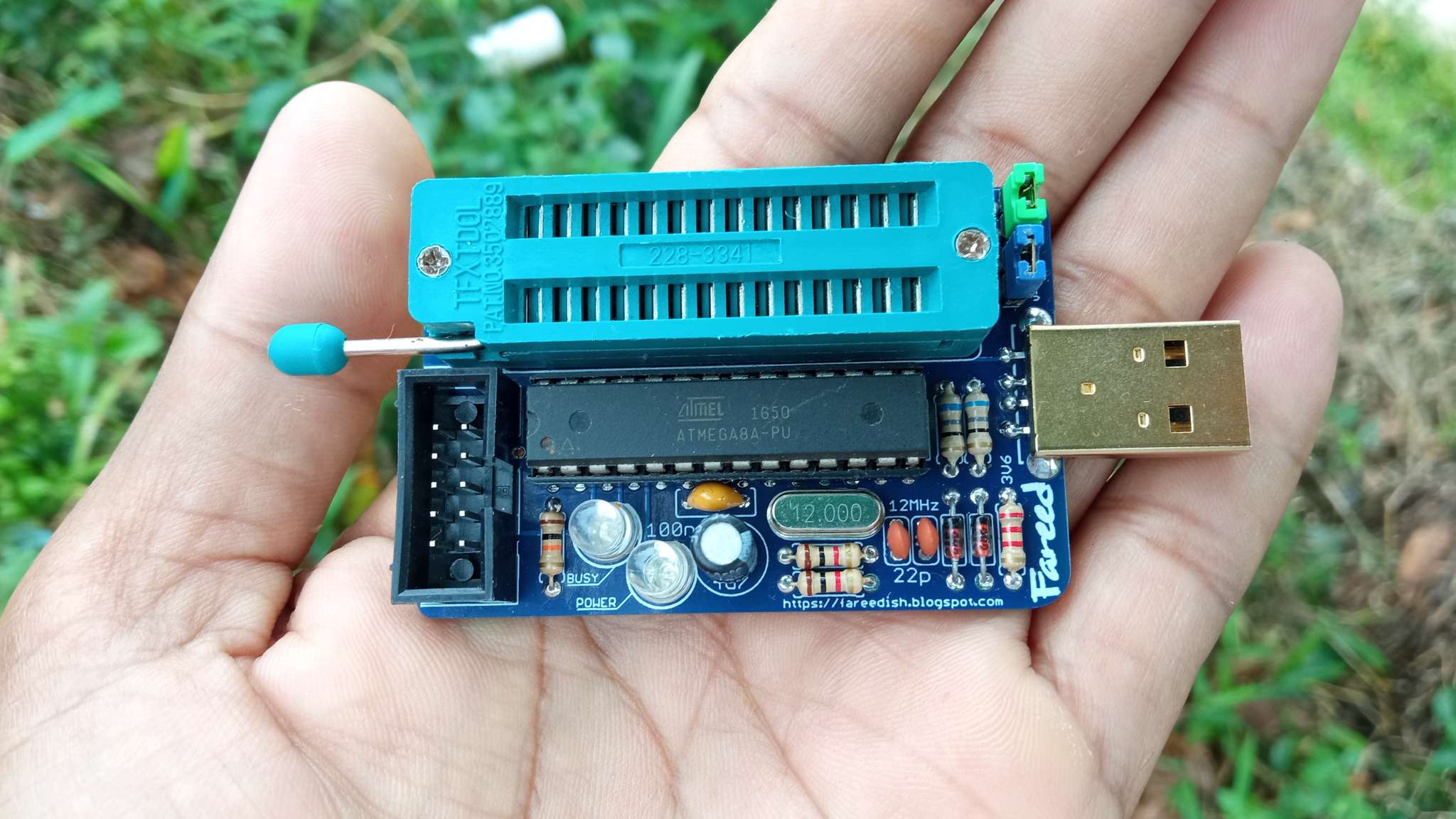

Desain baru USBASP yang dilengkapi dengan ZIF Socket
Desain baru USBASP yang dilengkapi dengan ZIF Socket


Layout usbasp yang dilengkapi zif socket ini kini menggunakan layout double layer karena pembuatan PCB nya saya pesan ke fabrikasi PCB PCBWay, sebab hanya dengan biaya $5 saja saya sudah bisa mendapatkan 10 keping cetakan pcb kualitas terbaik dengan berbagai pilihan warna.


Jika kamu tertarik maka untuk pendaftar akun PCBWay pertama kali dan melakukan pemesanan yang pertama juga maka akan mendapatkan gratis untuk cetakan pertama kalinya, menarik bukan? So tunggu apalagi segera daftar akun PCBWay sekarang juga.


Daftar akun PCBWay nya disini
Daftar akun PCBWay nya disini

Gabung PCBWay klik tombol Join
Gabung PCBWay klik tombol Join


Oke marilah kita lihat video yang telah saya buat untuk memperlihatkan usbasp yang telah saya desain layoutnya bersama zif socket dibawah ini.


Sabtu, 08 Mei 2021

Membuat Jadwal Waktu Sholat (JWS) Arduino Auto Murotal DFPlayer MP3

Membuat Jadwal Waktu Sholat (JWS) Arduino Auto Murotal DFPlayer MP3 - Setelah beberapa lama jadwal waktu sholat atau jws terpasang di salah satu masjid yang hingga saat ini masih berjalan baik dan terpasang juga di dua rumah kini seiring berjalannya waktu makin berkembang baik dari sisi hardware maupun dari sisi software, keduanya saling melengkapi dan memperkaya fitur-fitur yang telah ada sebelumnya.


Controller JWS MP3 Android
Controller JWS MP3 Android


Khusus untuk yang sudah terpasang dirumah saya ingin menambahkan fitur untuk bisa secara otomatis memutar murotal sebelum masuk waktu sholat dan tentunya saat sudah masuk waktu sholat maka jws ini akan melantunkan suara adzan.


Baca juga : Membuat Surround Processor atau Home Theater 5.1 Channels


Disisi hardware kemampuan untuk memutar file audio dapat diwujudkan oleh adanya sebuah modul yang ukurannya sangat mini yaitu sebuah modul elektronika yang bernama DFPlayer mini, DFPlayer mini ini menyediakan slot microSD untuk menyimpan audio dengan format mp3 yang harus disimpan dalam folder mp3 didalam direktori induk dari sebuah penyimpan microSD agar mudah dalam pemanggilan didalam kode programnya. Dfplayer mini ini mempunyai dua output kiri dan kanan berbeda yaitu satu untuk ke line amplifier atau satunya bisa langsung dihubungkan dengan speaker yang suaranya cukup lantang, kemudian pin lainnya yang digunakan dalam proyek jws ini adalah pin RX untuk menerima perintah dari mikrokontroller atmega328 dan pin busy dengan fungsi aktif low yang digunakan untuk mengaktifkan relay saat dfplayer aktif atau sedang memutarkan file audio nya, ini sangat sesuai untuk dihubungkan sebagai penyambung power amplifier, jadi saat dfplayer aktif maka power amplifier juga ikut aktif begitupun sebaliknya.

Untuk fungsi yang lebih rinci mengenai modul dfplayer bisa dibaca didalam datasheetnya.


DFPlayer JWS MP3 Auto Murotal
DFPlayer JWS MP3 Auto Murotal


Kemudian dari sisi software atau sketch Arduino nya hanya menambahkan library dfplayer dan menambahkan fungsi untuk memutar file audio sebelum dan saat datangnya waktu sholat, untuk sketch Arduino, file mp3 dan library nya bisa di DOWNLOAD pada tautan ini.


Untuk proyek jws ini saya hanya tinggal menambah modul dfplayer, relay dan beberapa komponen pendukung dari layout PCB untuk jws sebelumnya, dibawah ini saya tampilkan layout yang sudah saya buat untuk bisa dicetak ke pabrik pembuatan pcb profesional yaitu PCBWay.

Inilah layout yang telah saya buat dalam dual layer.


Skema Controller JWS MP3
Skema Controller JWS MP3

Layout Controller JWS MP3
Layout Controller JWS MP3


Baca juga : Panduan Lengkap Membuat Berkas Gerber di Eagle


Layout jws ini saya buat dalam dual layer karena saya tidak akan membuat pcb sendiri seperti sebelumnya karena saya akan mengirimkan layoutnya dalam bentuk gerber dan mencetaknya ke situs PCBWay, saya sudah sering mencetak berbagai macam pcb ke PCBWay dengan alasan biaya cetak yang lumayan ramah dikantong yaitu hanya $5 saja untuk 10 keping pcb dengan ukuran maksimal 10x10 cm persegi, ditambah lagi apabila mendaftar akun PCBWay dan melakukan pemesanan atau order untuk pertama kalinya maka akan mendapatkan gratis $5 untuk biaya cetak pcb nya, menarik bukan? So tunggu apalagi buruan daftar akun PCBWay sekarang juga!


Daftar akun PCBWay
Daftar akun PCBWay

Join akun PCBWay
Join akun PCBWay


Inilah pcb jws yang sudah saya terima dan siap digunakan.


Top PCB Controller JWS MP3 - PCBWay
Top PCB Controller JWS MP3 - PCBWay

Bottom PCB Controller JWS MP3 - PCBWay
Bottom PCB Controller JWS MP3 - PCBWay

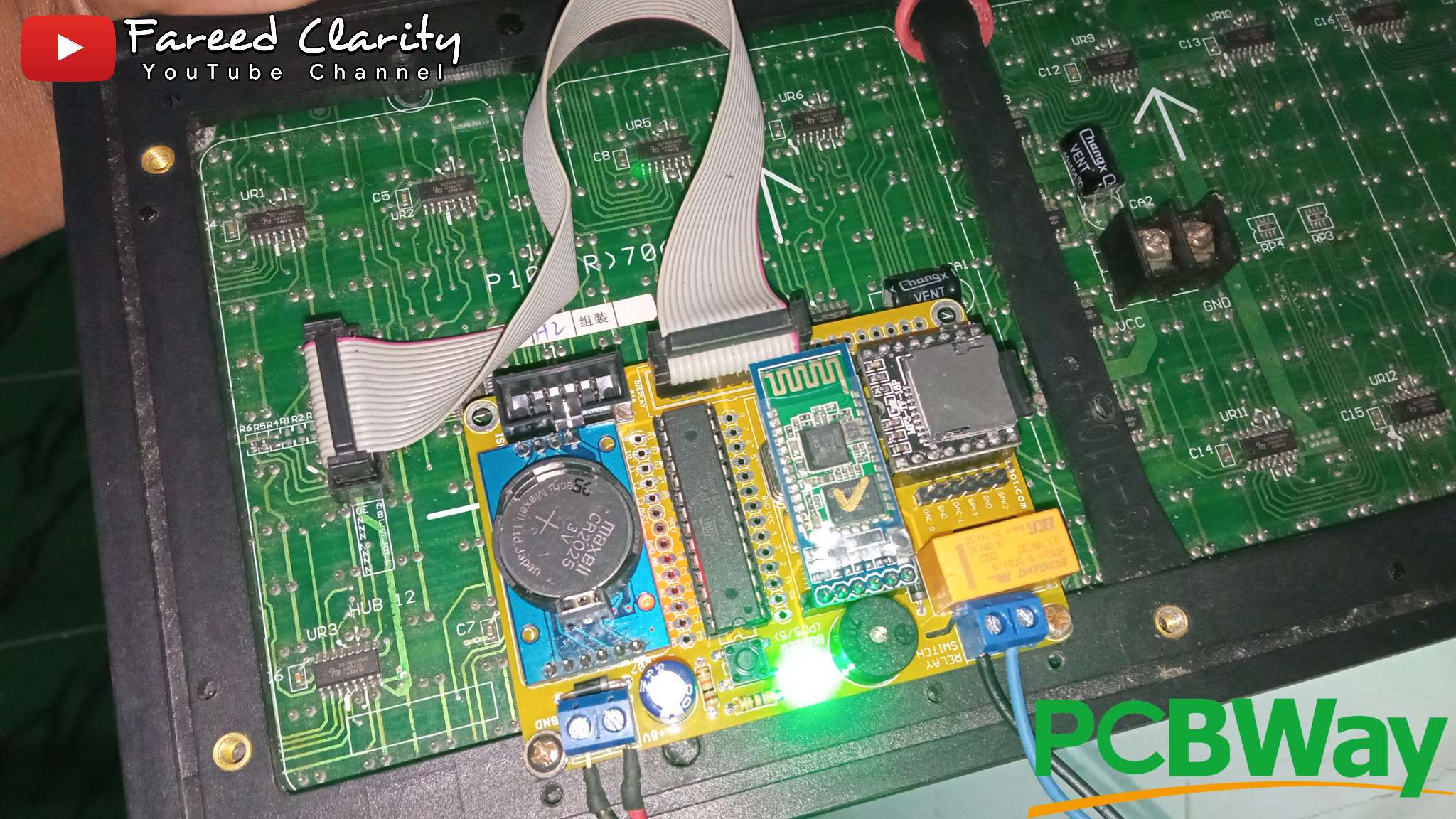

Controller JWS MP3
Controller JWS MP3


Controller JWS MP3 Android
Pairing Bluetooth

Controller JWS MP3 Android
Aplikasi Remote JWS Android

Controller JWS MP3 Android
Koneksi Bluetooth

Controller JWS MP3 Android
Hasilnya


Biar enggak penasaran saya telah buat videonya mulai dari perakitan, hingga pengaturan jadwal melalui aplikasi androidnya, simak videonya berikut ini.
