Cara Modifikasi ATX PSU adjustable 0 - 25V 10A

ATX PSU Controller

Kebutuhan power supply untuk kepentingan dalam eksperimen sehari-hari sangatlah penting dan diperlukan untuk berbagai rangkaian yang akan dipraktekkan, variasi tegangan yang dibutuhkan seringkali bermacam-macam mulai dari 3V, 5V, 12V, 15V dan seterusnya tergantung rangkaiannya, selain tegangan yang bervariasi kita juga memerlukan arus yang harus mencukupi. Dipasaran tersedia berbagi macam power supply variabel mulai dari versi analog hingga digital namun tentunya dengan harga yang lumayan cukup mengurus isi kantong heheh 😁.

Pada artikel sebelumnya saya telah membuat beberapa rangkaian yang boleh dibilang bisa sebagai power supply variabel analog karena memang memiliki kemampuan yang dapat mengatur tegangan keluaran secara variabel dan telah saya gunakan sejak lama untuk menemani kegiatan eksperimen proyek-proyek elektronika ringan sebelumnya dengan arus yang cukup sedang yaitu maksimal 3A dengan pengaturan tegangan melalui potensiometer maksimal 15V.

Baca juga : Membuat Power Supply Variable PSUKIT 0 - 30V 2.5A

Karena dirumah saya mempunyai beberapa koleksi atx psu atau power supply komputer dan sudah lama tidak digunakan maka saya akan mencoba memodifikasinya menjadi power supply variabel mengingat sudah banyak artikel diluaran sana yang sudah memodifikasi power supply komputer ini menjadi dapat diatur keluarannya tidak ada salahnya saya pun mencobanya. Dari beberapa power supply komputer yang saya milik ada dua buah yang memakai ic pwm tl494 atau ka7500. Kenapa harus yang memakai ic tl494? Ya alasan utamanya adalah karena sangat mudah untuk dilakukan modifikasi sebab ic tl494 memilih dua buah error amplifier didalamnya yang akan digunakan sebagai pengatur tegangan dan arus keluarannya.

Skema ATX-300P4-PFC

Modifikasi yang dilakukan hanya pada kedua pin error amplifier tersebut yaitu pin 1 dan pin 2 serta pin 15 dan pin 16. Pin 1 dan pin 2 digunakan sebagai pengaturan tegangan dimana pin 1 digunakan sebagai limit dan pin 2 digunakan sebagai set tegangan sementara pin 15 dan pin 16 digunakan sebagai pengaturan batas arus dimana pin 15 digunakan sebagai set arus dan pin 16 digunakan sebagai limit arus.

Satu lagi agar psu atx tidak protek saat tegangan keluaran lebih dari 12 V maka pin 4 (Dead Time) harus dimatikan atau diputus dari rangkaian proteknya, jadi pin 4 harus 0V. Dengan mematikan pin 4 maka keluaran dari psu atx ini mampu diatur sampai 25 V dengan demikian elko bagian sekunder harus diganti karena memiliki rating tegang maksimal hanya 16V, diganti dengan elko yang mempunyai rating tegang maksimal 50V. Kemudian rangkaian protek dan komponen lainnya pada bagian sekunder harus dilepas agar tidak pusing dalam melakukan modifikasi.

Dibawah ini saya tampilkan skema mana saja yang perlu dimodifikasi dan komponen mana saja yang bisa dibuang.

Modifikasi ATXPSU IC TL494

Jika akan melakukan modifikasi sederhana, yaitu hanya menambah dua potensio untuk pengaturan tegangan dan arus maka skemanya akan saya tampilkan seperti berikut ini.

Modifikasi ATXPSU adjustable

Namun saya tertarik membuat modifikasi dengan tampilan lcd 16x2 dan rotary Encoder sebagai pengatur tegangan dan arusnya setelah saya melihat sebuah video di youtube. Dibawah ini adalah sebuah rangkaian kontrol untuk mengatur pin dari error amplifier ic tl494 atx psu.

Skema kontroler ATXPSU adjustable

Skema diatas saya rancang menjadi sebuah layout yang menarik namun saya rancang dalam dual layer karena saya tidak akan membuat PCB sendiri seperti sebelumnya karena saat ini sudah ada pabrik pembuatan pcb profesional yang dapat membuat PCB dengan kualitas premium namun dengan harga yang terjangkau yakni hanya $5 saja sudah bisa mendapatkan 10 lembar pcb ukuran 10cm x 10cm dengan proses yang cepat dan berbagai pilihan warna menarik, saya mencetak pcb di situs PCBWay. Oh iya jika kamu belum pernah pesan pcb di PCBWay maka apabila kamu mendaftar akun PCBWay untuk pertama kalinya dan melakukan pemesanan maka kamu akan diberikan kredit gratis sebesar $5 untuk pembayarannya jadi pesanan pcb pertamamu di PCBWay adalah Gratis! Jadi tunggu apa lagi segera daftar akun PCBWay sekarang juga.

Daftar akun PCBWay

Klik join untuk daftar akun PCBWay

Nah inilah layout kontroler ATXPSU adjustable yang telah saya rancang.

Layout kontroler ATXPSU adjustable

Bottom Layout kontroler ATXPSU adjustable

Tampilan depan kontroler ATXPSU adjustable

Tampilan belakang kontroler ATXPSU adjustable

Kontroler ATXPSU adjustable ini menggunakan mikrokontroller atmega328 untuk menampilkan set tegangan dan arus pada LCD 16X2 dan rotary encoder sebagai knob pengaturannya. Sedangkan kode programnya dibuat menggunakan aplikasi flowcode 4, jika kamu ingin membuatnya maka kamu bisa download berkasnya disini.

Untuk file gerber bisa juga di Download pada tautan ini.

Dibawah ini adalah pcb kontroler ATXPSU cetakan dari PCBWay.

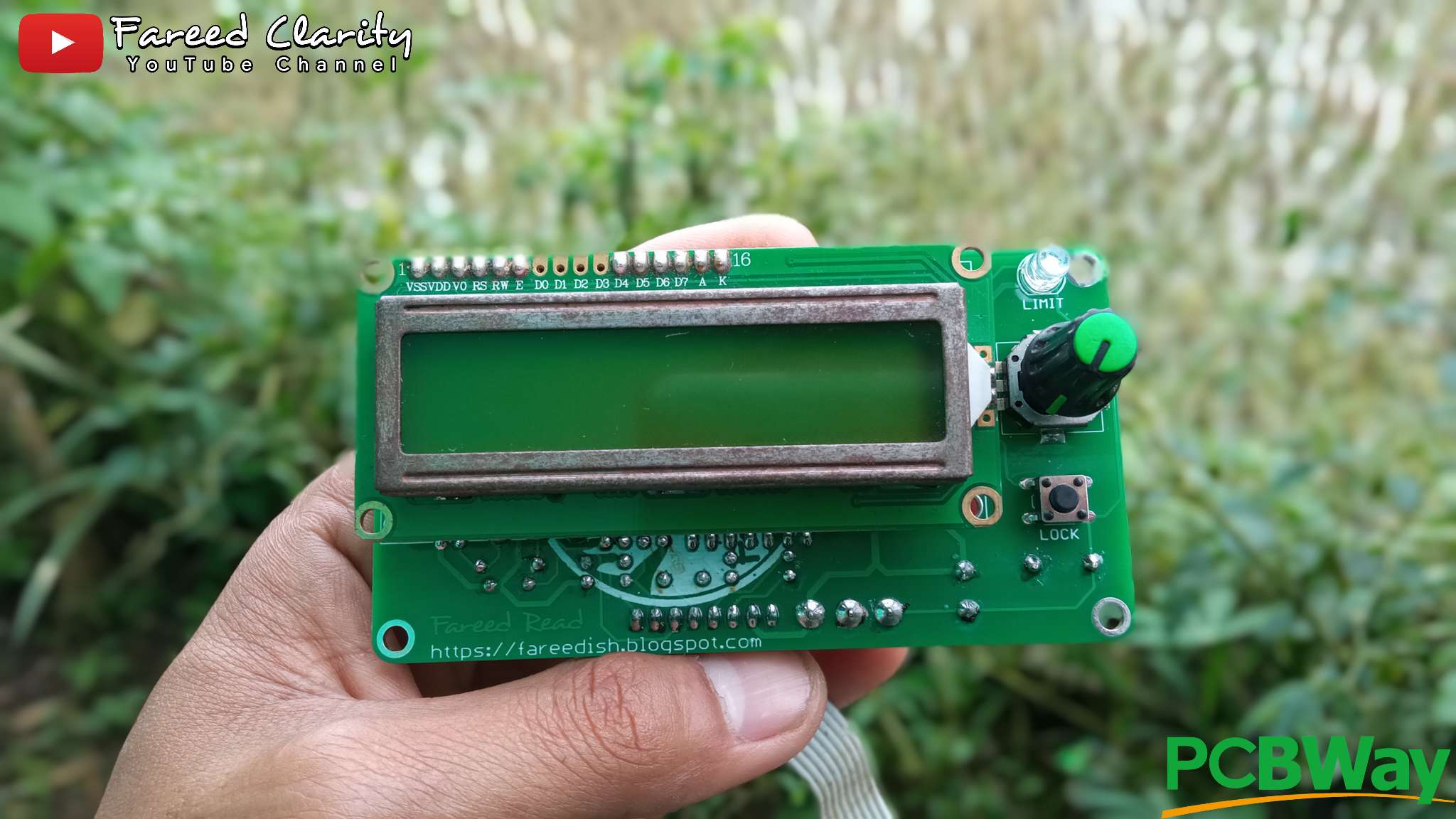

Kontroler ATXPSU adjustable bagian depan.

Kontroler ATXPSU adjustable bagian belakang.

Setelah saya rakit dan dimasukan kedalam Cashing maka tampilan nya lebih menarik.

DIY Lab Bench Power Supply from Old ATX PSU

Penasaran kan melihat hasilnya, untuk itu mari kita simak video pembuatan, kalibrasi hingga tesnya yang menampilkan tegangan secara akurat.
