Cara Melapisi Jalur PCB Dengan Timah Agar Tidak Mudah Korosi

Melanjutkan artikel sebelumnya tentang pembuatan PCB secara sederhana dan menanggapi pertanyaan yang diajukan pada kolom komentar salah satu video di Channel youtube Fareed Clarity yaitu bagaimana cara melapisi jalur PCB dengan timah agar tidak mudah korosi, pada artikel ini saya akan coba sedikit membahasnya.

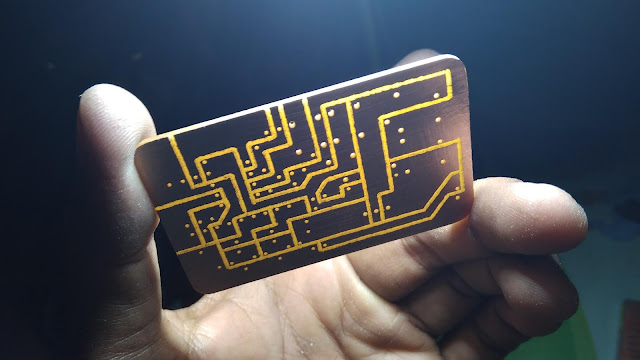

PCB buatan tangan.

Dari beberapa pengalaman saya dalam proses pembuatan PCB baik secara sederhana maupun teknik cetak menggunakan printer laser, PCB yang sudah menjadi rangkaian elektronika lama kelamaan seiring dengan berjalannya waktu jalur - jalur nya sedikit demi sedikit ada bagian bagian bahkan keseluruhannya menjadi korosi, ini disebabkan oleh penggunaan bahan kimia saat proses pelarutan PCB nya, meskipun setelah PCB jadi, PCB tersebut telah mengalami pembersihan berulang-ulang menggunakan sabun pembersih.

Baca juga : Cara Lain(Alternatif) Membuat Sendiri PCB Tanpa Laser Printer dan Bahan Kimia.

Sedangkan meskipun tanpa menggunakan bahan kimia sekalipun saat proses pembuatannya seperti yang saya lakukan hanya menggunakan penggaris dan bor tangan, PCB yang jalur-jalur nya tanpa dilapisi pelindung lama kelamaan jalur-jalur tembaga pada PCB nya akan menghitam sehingga selain menjadi jelek terlihat juga akan susah apabila melakukan penyolderan kembali.

PCB sebelum dilapisi timah.

PCB setelah dilapisi timah.

Nah solusi yang saya praktekkan adalah dengan melapisi jalur-jalur nya dengan timah, banyak kawan-kawan elektronika lainnya yang melakukan hal yang sama namun respon nya menganggap bahwa hal seperti ini membuat boros kawat timah, namun saya memiliki trik khusus atau rahasia supaya hanya dengan menggunakan sedikit timah tapi mampu melapisi seluruh jalur-jalur PCB, rahasianya adalah dengan mengolesi dulu jalur-jalur PCB tersebut dengan flux atau lofet sehingga timah akan mudah menempel dan menyebar pada jalur-jalur PCB.

 Baca juga : Cara Menambahkan Gambar atau Logo kedalam Desain PCB

Dalam video dibawah ini saya praktekkan cara melapisi jalur-jalur PCB menggunakan timah dengan mudah.

Membuat Cas Aki Otomatis dengan mudah dan murah

Membuat Cas Aki Otomatis dengan mudah dan murah - Menanggapi beberapa permasalahan yang terjadi setelah pembuatan rangkaian cas aki otomatis pada artikel sebelumnya yang saya desain dengan perhitungan rumus sehingga penggunaan resistor  nilainya harus tepat untuk dapat bekerja sesuai yang diharapkan, untuk itu saya akan desain ulang dengan tujuan selain jumlah komponen berkurang juga agar mudah dibuat namun tetap fungsional sebagai mana mestinya seperti rangkaian cas aki otomatis pada artikel sebelumnya.

Baca juga : Cas Aki Otomatis | Adjustable Automatic Charger

Perubahan yang paling utama adalah dari sisi penggunaan resistor variabel (variable resistor (VR) / trimpot), dimana resistor ini kini disarankan untuk menggunakan jenis multiturn agar pengaturannya lebih halus juga lebih tepat dalam menentukan batas tegangan yang diinginkan, dengan menggunakan trimpot jenis ini saya bisa menghilangkan empat buah resistor pendukung seperti yang saya gunakan pada rangkaian sebelumnya.

Gambar 3D Cas Aki Otomatis.

Automatic Battery Charger 555

Pada rangkaian kali ini saya juga menghilangkan regulator untuk IC NE555 dan hanya menggantinya dengan dioda, dengan catatan tegangan untuk rangkaian ini tidak boleh lebih dari 18V karena nilai absolute maximum ratings dari IC NE555 adalah sebesar 18V, output pin 3 dari IC NE555 langsung digunakan untuk menggerakkan relay 12V yang sudah dipasang dioda pengaman dari tegangan spike yang akan terjadi akibat dari kontak koil relay.

Baca juga: Charger otomatis untuk aki motor atau aki mobil - Auto cut off charger

Nah dengan diadakannya revisi rangkaian cas aki otomatis ini menjadi lebih sederhana, diharapkan sudah tidak ada lagi permasalahan kegagalan dalam pembuatan cas aki otomatis ini.

Dibawah ini saya tampilkan skema beserta layout yang telah saya buat dengan seminimal mungkin agar rangkaian lebih kompak dan rapih namun tetap fungsional, layout ini saya buat sebagai acun saran buat yang ingin mencoba membuatnya.
Semoga berhasil dan bermanfaat.

Layout Automatic Battery Charger IC NE555

Bottom Layout Automatic Battery Charger 555

Wiring diagram Automatic Battery Charger IC NE555

DOWNLOAD layout siap cetak format PDF/ file gerber.

Selain digunakan untuk cas aki, rangkaian ini juga bisa dipakai untuk cas baterai li-ion 3.7V yang diseri 3 menjadi 11.1V dengan batasan cut off pada tegangan 14.2V.

Nantikan video test nya!

Untuk cara kalibrasinya bisa dilihat pada video berikut ini.
