Membuat OLED Oscilloscope Arduino Radiopench PCB V3

Display OLED Oscilloscope by Radiopench

Bagi para teknisi elektronika alat ukur merupakan hal yang wajib dimiliki karena tanpa adanya alat ukur maka akan kesulitan saat menghadapi masalah dalam mereparasi sebuah peralatan elektronik. Umumnya alat ukur yang wajib dimiliki adalah multitester yaitu sebuah alat ukur yang dapat mengukur mulai dari tegangan, hambatan, kapasitas, induktansi dan lain sebagainya. Namun kadangkala ada suatu alat yang penting dimiliki untuk mengukur atau melihat sebuah gelombang elektronik atau frekuensi dari elektronik yang harus diukur dan dilihat bentuk gelombangnya alat ukur tersebut bernama Osiloskop. Nah Osiloskop ini sangat diperlukan ketika kita berhadapan dengan sebuah alat yang dapat mengeluarkan frekuensi seperti SMPS, CPU motherboard dan lain sebagainya.

Namun untuk memiliki alat yang bernama Osiloskop kita perlu merogoh kocek yang dalam karena memang harganya sangat mahal, Namun demikian untuk saat ini sudah banyak tersedia Osiloskop digital dengan ukuran yang mini namun berbanding lurus dengan harganya dan juga ternyata saat ini kita juga bisa membuatnya sendiri dengan Arduino yang display tampilannya menggunakan layar OLED.

Rangkaian OLED Oscilloscope yang menggunakan Arduino dibuat oleh orang Jepang, namun kita juga bisa membuatnya karena project tersebut merupakan project open source, artinya siapa saja dapat membuat dan menggunakannya tanpa lisensi apapun. saya sendiri telah membuat rangkaian tersebut dan bekerja cukup memuaskan saat saya merangkainya pada breadboard jadi setelah itu saya langsung membuatnya PCB yang saya pesan ke PCBWay. Namun sayangnya saat itu saya salah memilih skema yang belum direvisi jadi tombol pada rangkaian tidak bekerja dan juga untuk pengukuran AC tidak bekerja sebagaimana mestinya setelah saya teliti ternyata memang ada revisi untuk skemanya jadi saat saya revisi pada PCB rangkaian pun bekerja saat tombol ditekan.

OLED Oscilloscope V1

Karena rangkaian bekerja baik jadi ada rencana untuk membuat lagi atau mendesain ulang pcb-nya namun dengan adanya tambahan untuk pemasangan baterai holder lithium ion 18650 agar rangkaian ini bisa memakai baterai dan bisa dibawa ke mana saja. Hasilnya bisa dilihat pada gambar di bawah ini.

OLED Oscilloscope V2

Nah dari desain yang sudah saya buat sebelumnya keduanya menerapkan pemasangan komponen pada bagian yang sama yaitu pada bagian atas PCB jadinya rangkaian tersebut terlihat tebal karena peletakan display OLED menumpuk pada bagian atas mikrokontroler atmega 328, apalagi untuk desain yang kedua lebih besar dari desain sebelumnya karena menyesuaikan dengan ukuran baterai holder lithium ion 18650 dan setelah diperhatikan ternyata nilai estetikanya hilang alias tidak enak dipandang dan Karena kurangnya pengetahuan tentang rangkaian ini maka saya menggunakan dua baterai lithium ion 18650 secara seri hasilnya menjadi 7,4 volt setelah itu diturunkan menjadi 5 volt dengan bantuan regulator LM7805, padahal setelah diteliti dan saya coba ternyata dengan satu baterai lithium ion 3,7 volt rangkaian ini dapat bekerja secara sempurna untuk itu saya kembali membuat layout-nya kali ini selain bentuknya menjadi sangat kecil desain ini juga menerapkan pemasangan komponen dengan cara kombinasi yaitu peletakannya di atas dan di bawah, untuk display OLED dan tombol saya letakkan pada bagian atas sedangkan untuk komponen lainnya saya letakkan pada bagian bawah hasilnya nanti akan terlihat rapih dan juga terlihat ramping.

Untuk kali ini saya lebih berhati-hati dalam memilih skemanya agar nanti hasilnya sesuai yang diinginkan kemudian setelah skemanya dirasa sudah tepat maka saya mulai membuat layout-nya, di bawah ini saya tampilkan skema dari sumber aslinya dan layout baru yang telah saya buat.

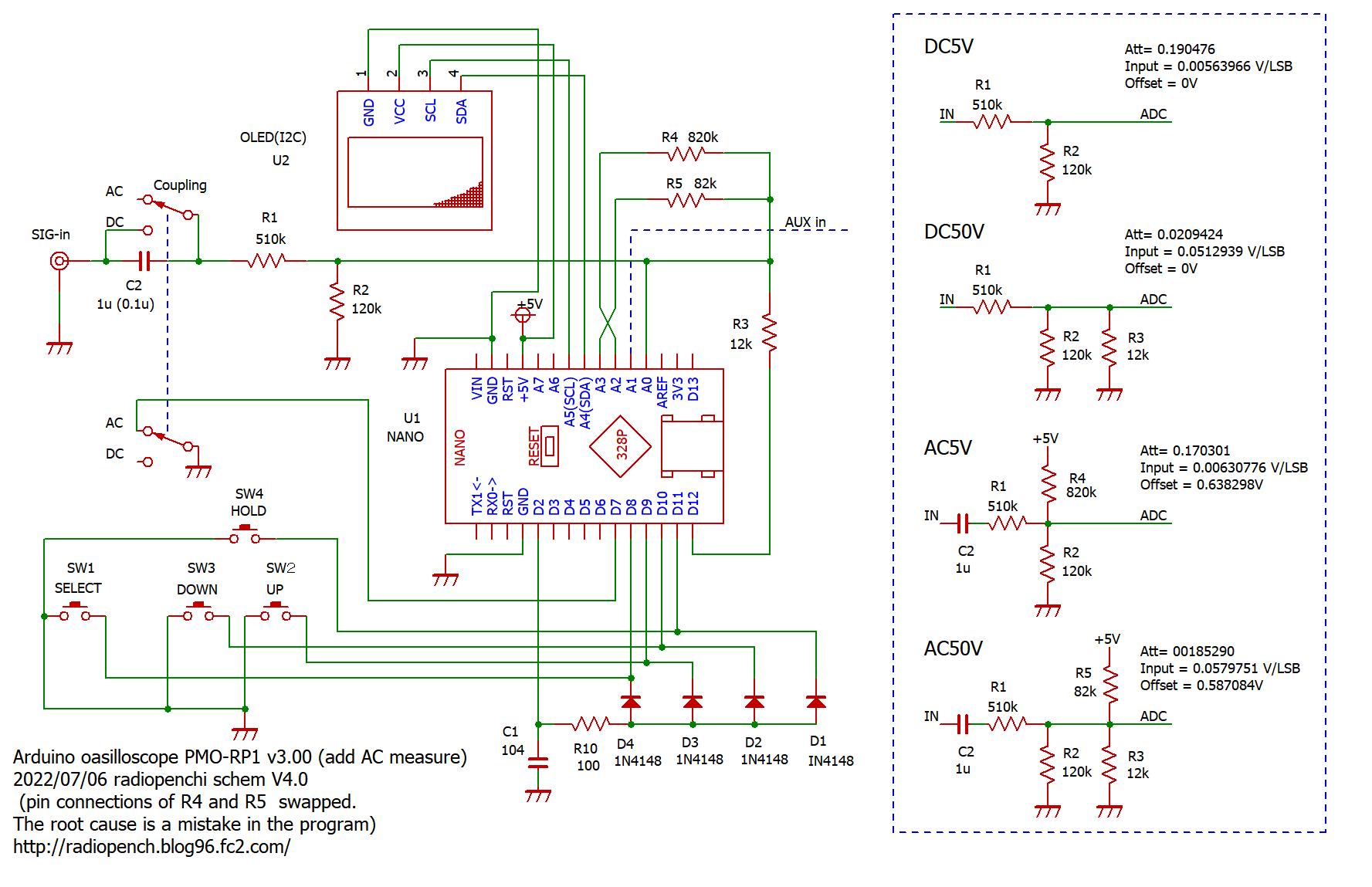

Skema OLED Oscilloscope PMO-RP1 V3.00

Layout OLED Oscilloscope V3

Setelah layout dirasa sudah sesuai keinginan maka saya konversi menjadi file gerber agar bisa di upload ke situs PCBWay untuk dicetak dan dijadikan pcb-nya, agar hasilnya keren. Dengan biaya cetak hanya 5 dolar saja saya sudah bisa mencetak atau mendapatkan PCB premium sebanyak 5 sampai 10 PCB dan berbagai pilihan warna yang sangat menarik, dengan estimasi pengerjaan yang cukup cepat dan pelayanan yang sangat baik. Di samping itu semua dapatkan keuntungan menarik lainnya saat kita mendaftar akun PCBWay dan melakukan pemesanan maka akan diberikan saldo welcome bonus sebesar 5 dolar untuk biaya cetaknya jadi pembuatan PCB untuk pertama kali adalah gratis, gunakan kesempatan terbaik ini untuk memesan PCB di PCBWay sekarang juga melalui tautan ini.

Klik untuk menuju file gerber nya

Bagi kamu yang ingin mencoba membuatnya sudah saya siapkan file gerber yang bisa kamu download atau langsung pesan pcb-nya ke PCBWay bisa kamu buka pada halaman ini.

Untuk kode programnya bisa di salin pada tautan ini.

Nah setelah kurang lebih 5 hari setelah pemesanan yaitu proses pembuatan PCB sekitar 2 hari dan proses pengiriman sekitar 3 hari PCB yang saya pesan sudah saya terima dan sudah siap dirakit menjadi sebuah rangkaian Mini OLED osiloskop Arduino. Di bawah ini saya perlihatkan foto-foto mulai dari PCB yang belum dirakit hingga menjadi kit yang siap digunakan.

PCB OLED Oscilloscope V3 Depan

PCB OLED Oscilloscope V3 Belakang

OLED Oscilloscope V3 Finish

Setelah rangkaian selesai dirakit maka OLED Oscilloscope ini sudah siap dicoba. Yuk kita simak sama-sama video dokumentasi mulai dari unboxing, perakitan, penjelasan project, hingga pengetesan semuanya disatukan menjadi sebuah video menarik yang bisa dilihat di bawah ini.
